一、實驗?zāi)康?/strong>
1.掌握PLC通訊指令的用法。
2.掌握變頻器參數設置和通信原理。
二、實驗器材
1.PC機
2.PLC實驗箱
3.PLC掛箱
4.變頻器掛箱
5.三相異步電機1臺（Y接法）
6.導線若干
三、實驗內容及步驟
將所需連接的實驗導線連接好，檢查線路是否有錯誤，沒有錯誤給設備通電，根據實驗內容要求設置好需要設置的變頻器參數，編寫PLC程序，進行編譯下載，下載完成后啟動PLC，按I0.0按鈕，啟動變頻器，電機正轉，按I0.3按鈕電機方向翻轉，按I0.1按鈕慢速停止電機，按I0.2按鈕快速停止電機。

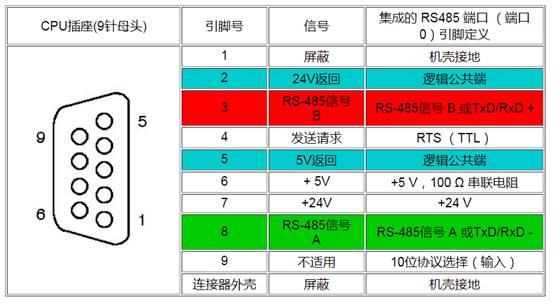

四、通訊電纜接線圖
PLC 接線圖
五、參數設置
| 參數代碼 | 設定值 | 備注 |
| P007 | 5 | |
| P1000 | 5 | |
| P2000 | 默認 | 可改 |
| P2009 | 默認 | |
| P2010 | 默認 | |
| P2011 | 默認 | |
| P2012 | 默認 | |
| P2013 | 默認 | |
| P2014 | 默認 |
六、程序
程序見光盤（S7200-MM440）
8-2 基于通訊方式的PLC、交流變頻器組成的調速系統
一、實驗?zāi)康?/strong>
1.掌握PLC通訊指令的用法。
2.掌握變頻器參數設置和通信原理。
二、實驗器材
1.PC機
2.PLC實驗掛箱
3.PLC掛箱
4.變頻器掛箱
6.三相異步電機1臺
7.導線若干
三、實驗內容及步驟
將所需連接的實驗導線連接好，檢查線路是否有錯誤，沒有錯誤給設備通電，根據實驗內容要求設置好需要設置的變頻器參數，編寫PLC程序，進行編譯下載，下載完成后啟動PLC，編寫觸摸屏程序，編寫完成后編譯下載，下載完成后按觸摸屏啟動按鈕，啟動變頻器，電機正轉，按方向按鈕電機方向翻轉，按停止按鈕慢速停止電機，按急停按鈕快速停止電機。在設置頻率里面設置任意速度運行，觀看頻率曲線變化。
四、通訊電纜接線圖
PLC接線圖
五 參數設置
| 參數代碼 | 設定值 | 備注 |
| P007 | 5 | |
| P1000 | 5 | |
| P2000 | 默認 | 可改 |
| P2009 | 默認 | |
| P2010 | 默認 | |
| P2011 | 默認 | |
| P2012 | 默認 | |
| P2013 | 默認 | |
| P2014 | 默認 |
程序見光盤（S7200-MM440和觸摸屏程序）
