一、實驗?zāi)康模?br /> 1．了解主要電器元件的結構和作用。
2．學會安裝電度表、漏電開關等器件和布線接線。
3．學會用萬用表檢查安裝接線的正確與否。
二、原理說明：
1、電度表
電度表是計量電能的儀表，也叫電能表，俗稱火表。電度表分為單相電度表和三相電度表兩大類。通常在使用電度表時，必須注意電度表的額定電壓要與被測電路電壓一致。電度表的額定電流必須稍大于被測電路的最大電流。此外，還要注意被測負載的性質，例如負載為白熾燈時，只要用P= UI，就可以直接算出被測電路的電流，其負載電流為I＝P ／U。但若負載為日光燈時，考慮到感抗的影響，必須將負載電流I按下式計算：
式中cosφ—功率因數（例如日光燈的cosφ取0．5，電動機的cosφ約取0.7左右）
1-1．單相交流電度表的結構
單相交流感應式電度表的結構主要組成部分有電壓線圈、電流線圈、轉盤、轉軸、上下軸承、蝸桿、永久磁鐵、磁扼、計度器、支架、外殼、接線端鈕等組成。工作時，當電壓線圈和電流線圈通過交變電流，就有交變的磁通穿過轉盤，在轉盤上感應產生渦流，這些渦流與交變的磁通互相作用產生電磁力，從而使轉盤轉動。計度器是通過齒輪比，把電度表轉盤的轉數變?yōu)榕c之對應的電能指示值。轉盤轉動后，渦流與永久磁鐵的磁力線相切割，受一反向的磁場力作用，從而產生制動力矩，致使轉盤以某一速度旋轉，其轉速與負載功率的大小成正比。
1-2．電度表使用
使用電度表應注意下列事項：
l）接線前必須分清楚電度表的電壓端子和電流端子，然后按照技術說明書對號接人。
2)電度表在額定電壓、額定電流的20％一120%、額定頻率50Hz的條件下工作時，才
能保證標準準確度，偏離以上條件，誤差將會增加。
3)電度表不宜在小于規定電流的5％，和大于額定電流的15%情況下工作。
4)停電半年以上的電度表應重新校準，長期使用的電度表須2-3年校準一次。
5)電度表安裝時，要距熱力系統0.5m以上，距地面0. 7 - 2. 0m,并且要力求垂直安裝，容許偏差不得超過20。
2、實驗原理圖（圖6）

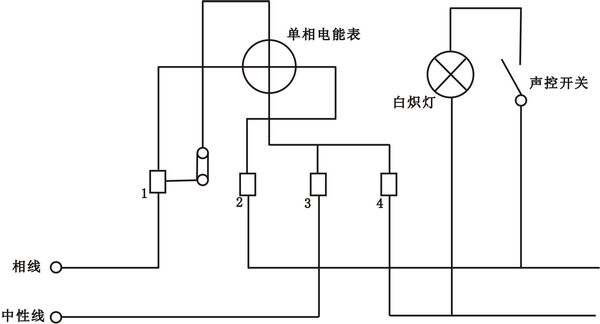

圖6、單相電度表直接安裝電路
四、實驗內容
1、根據原理圖畫出接線圖。
2、根據原理圖和接線圖在實訓柜內布線接線。
3、用萬用表檢查電路接線正確與否。
4、故障排除。
五、實驗方法
1、熟悉實驗裝置的結構及原理。
2、設計畫出跟原理圖對應得布置圖。
3、找出實驗用的元器件，熟悉其結構和原理。
4、用萬用表檢測其好壞。
5、指導教師講解知識要點和萬用表檢查電路的方法，并操作示范。
6、開始進行接線。
7、用萬用表檢查接線是否正確。
8、申請通電檢驗。
9、分析測試結果。
六、實驗注意事項
1、接線時必須斷開電源。
2、相線必須接進開關。
3、接線要牢固，不露銅，不損傷導線絕緣。
4、使用萬用表要注意檔位和量程的選擇，以免燒壞。
七、思考題
1、描述單相電度表的結構和工作原理。
2、單相電度表接線要注意哪些注意事項？
