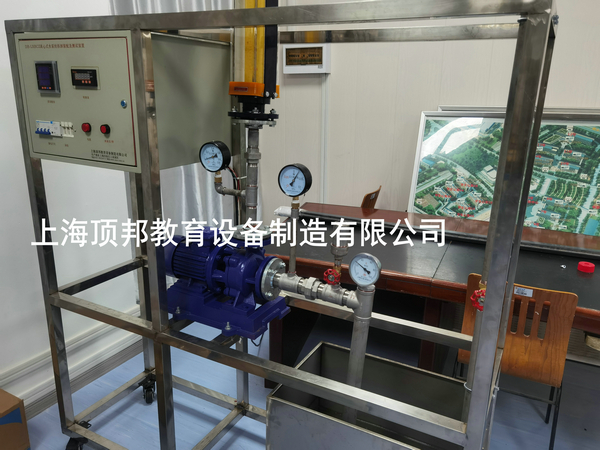

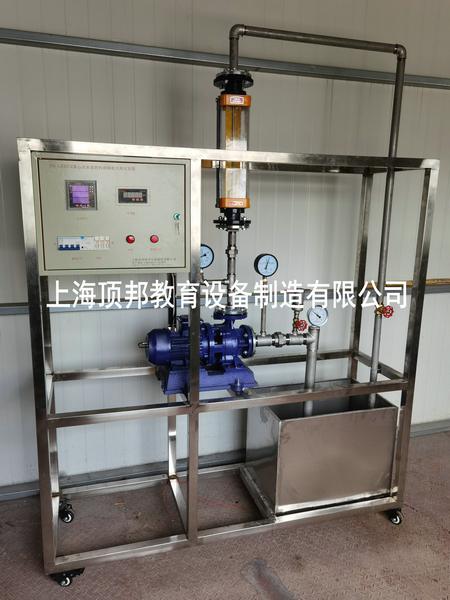

離心式水泵的拆卸裝配及測試裝置
| 分 項 | 說 明 | |||
|
裝置功能 |
1．強化手動操作技能訓練。 2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 3．能水泵拆裝、流量計安裝和四大化工參量的安裝、檢測、顯示等。 |
|||
| 設計參數 |
液體流量：0～4m3/h。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。 電：電壓AC220V，功率0.75KW，單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：無。 實驗物料：清潔自來水。 |
|||
| 主要設備 |
水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。 循環水泵：機械密封臥式離心泵 功率：0.75W。數量1臺。 水轉子流量計： 流量范圍 400～4000 L/h。 水泵進口管路：304不銹鋼材質，DN32。 水泵出口管路：304不銹鋼材質，DN25。 電源設備：布線槽，帶漏電保護的空氣開關盒。 設備尺寸：1600x500x1700 mm (長x寬x高)。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
|
離心泵 進口壓力 |
壓力表，精度：1.5%FS | 壓力表就地顯示 | 無 | |
|
離心泵 出口壓力 |
壓力表，精度：1.5%FS | 壓力表就地顯示 | 管路出口閥 （手動） | |
| 流體流量 | 玻璃轉子流量計，精度：4%FS | 流量計就地顯示 | 管路出口閥 （手動） | |
| 流體溫度 | 雙金屬溫度計，精度：1.5%FS | 溫度計就地顯示 | 無 | |
配置清單：
| 序號 | 元器件名稱 | 型號 | 單位 | 數量 |
| 1 | 循環水泵 | AMS | 臺 | 1 |
| 2 | 蓄水箱 | 非標 | 個 | 1 |
| 3 | 轉子流量計 | LZB-40 | 個 | 1 |
| 4 | 功率表 | HY194P3-9K1 | 個 | 1 |
| 5 | 閥門 | DN40 | 個 | 2 |
| 6 | 壓力表 | Y100 | 個 | 3 |
| 7 | 溫度表 | AI-501 | 個 | 1 |
| 8 | 實驗管路 | 非標 | 套 | 1 |
| 9 | 不銹鋼框架 | 非標 | 套 | 1 |
| 10 | 控制柜 | 非標 | 套 | 1 |
