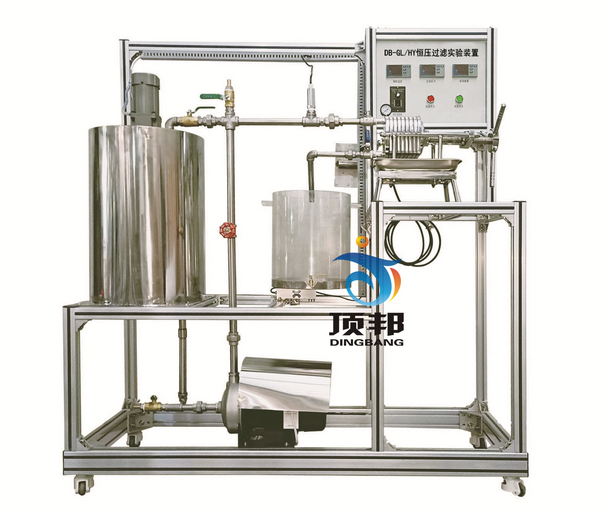

DB-GL/HY 恒壓過濾實驗裝置
| 分 項 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、該實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用氣動配料、氣動攪拌加壓技術，用空氣將物料注入過濾機，工程化概念強。 5、濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。 6、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。 7、裝置設計可360度觀察，實現全方位教學與實驗。 6、整套系統采用標準工業儀表控制系統，可進行化工原理實驗，也是過程自動化及化工檢測儀表實驗的良好平臺。 |
|||
| 裝置功能 |
了解可洗暗流式板框過濾機的結構、板框排列順序及操作； 2、測定一定條件下的恒壓過濾常數和比阻； 3、測定不同壓力下濾餅的壓縮指數； 4、學習洗滌速率測定方法及操作； 5、管路內實驗介質流動狀態全程清晰可見 6、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
板框：過濾面積 0.0245m2。 過濾壓力：0～0.2MPa。 過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400 壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9 溫度：0--50℃。 |
|||
|
公用設施 |
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。 電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 實驗物料：固體CaCO3，外配設備：秒表。 |
|||
| 主要設備 |
1、304衛生級不銹鋼板框：共4塊框2塊洗滌板3塊非洗滌板，800目工業濾布。 2、304衛生級不銹鋼漿料罐：φ400×600mm，電機拌漿。 3、調速電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。 4、304衛生級不銹鋼洗水罐：φ159×500mm，臥式貯罐。 5、濾液量采用稱重傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約15L，配刻度管，頂部帶蓋。 6、壓力傳感器，測量范圍：0-0.4MPa，精度0.5級，4-20mA遠傳輸出。 7、溫度傳感器：Pt100，分辨率0.1℃，精度0.5%。 8、304不銹鋼離心泵：功率750W，最大流量7.2m3/h。 9、電器：接觸器、開關、漏電保護空氣開關。 10、管路：透明UPVC材質，壁厚2.5mm，耐壓≥0.3MPa。 11、閥門：UPVC球閥和UPVC球閥,耐壓≥0.6MPa。 12、中央處理器：執行速度0.64μs，內存容量16K，功能：數據處理運算。 13、模擬模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 14、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 15、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存2G，功能：中央處理器數據顯示控制。 16、額定電壓：220V，總功率：1.0KW。 17、外形尺寸：1800×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 18、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，包含安全警示標識，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 板框進口壓力 | 壓力傳感器 | 觸摸屏 | 手動 | |
| 濾液體積 | 稱重傳感器 | 觸摸屏 | 無 | |
| 過濾時間 | 時間控制器 | 觸摸屏 | 無 | |
| 溫度 | PT100鉑電阻 | 觸摸屏 | 無 | |
實驗步驟及注意事項
1、開啟化工原理實驗裝置開關，關閉所有手動閥門。
2、料液攪拌：開啟空氣壓縮機，打開閥3，緩慢打開閥4，將壓縮空氣通入配料水槽，使CaCO3懸液攪拌均勻。攪拌后，關閉剛才開啟的閥門。
3、安裝過濾系統：正確裝好濾板、濾框及濾布。濾布使用前先用水浸濕。濾布要綁緊，不能起縐。先使板框合上，然后再壓緊。
4、重力灌料：關閉閥2，在壓力料槽排氣閥16打開的情況下，打開閥4、6，使料漿自動由配料桶流入壓力槽至1/2處，關閉閥4、6。
5、化工原理實驗裝置攪料：通壓縮空氣至壓力料槽，使容器內料漿不斷攪拌，壓力料槽的排氣閥要不斷緩緩排氣，至混沌時停止。
6、化工原理實驗裝置穩壓：打開1＃氣路，打開閥2、5、7、10、12、14，開始實驗。
7、開啟過濾段閥門，開始計時：每次實驗應在濾液從匯集管剛流出的時刻作為開始時刻。每20秒記錄一次V變化量。測量8個讀數即可停止過濾。
8、切換氣路，壓力穩定后重復過濾實驗。
9、料液回壓：實驗完關閉閥2，打開閥4、6，將壓力料槽的懸浮液壓回配料桶。
10、清洗濾布：打開板框，觀察濾餅的形狀，用過濾出來的清水洗滌濾布，將水倒回料液槽供下次實驗用。
11、關閉空氣壓縮機電源，關閉電源，打掃衛生。
