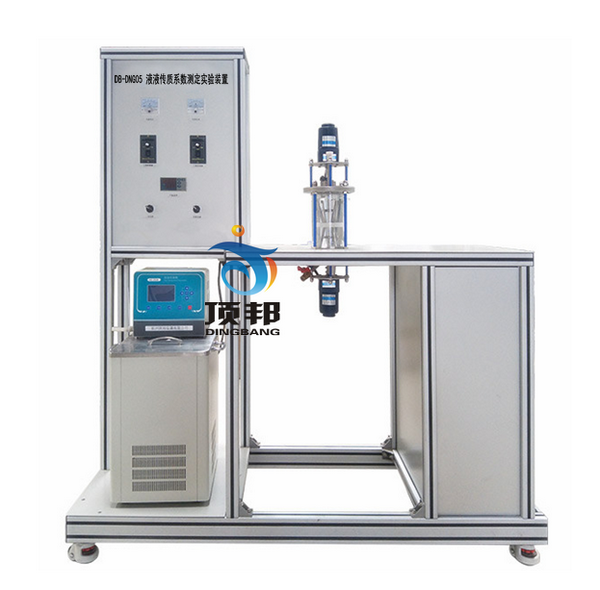

DB-DNG05 液液傳質系數測定實驗裝置
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、了解實驗設備的結構和特點，掌握用劉易斯池測定液液傳質系數的方法。 2、 學習流動狀況、物系性質對液液傳質的影響。 3、測定 Co、Cw 對 t 的關系曲線圖。 4、計算傳質系數 Kw、Ko。 5、討論攪拌速度與傳質系數的關系。 |
|||
| 主要配置 | 玻璃劉易斯池、數顯轉速表、直流電動機、超級恒溫水浴、分液漏斗、升降臺、攪拌裝置、溫控儀表、高品質鋁合金型材框架。 | |||
| 公用設施 |
電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：水--醋酸--醋酸乙酯 |
|||
| 技術參數 |
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。 2、玻璃劉易斯池容積：900ml，玻璃留易斯池內徑×高度：0.1×0.12m； 聚四氟乙烯界面環，孔徑 3.8cm2。釜底部安裝升降臺可以升級調節高度。 3、攪拌裝置：轉速0～500轉/分。攪拌速度無級調速。 4、恒溫水�。�0--100℃，控溫精度 0.5℃；溫度計：Pt100。 5、管路、管件及閥門均為304不銹鋼。 6、儀表柜為304不銹鋼內外噴塑。 7、正泰電器：接觸器、開關、漏電保護空氣開關。 8、外形尺寸：1400×550×1700mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉數 | 霍爾開關 | 轉數顯示儀 | 調速器 | |
| 溫度 | PT100鉑電阻 | 數字溫度儀表 | 自動控溫 | |
