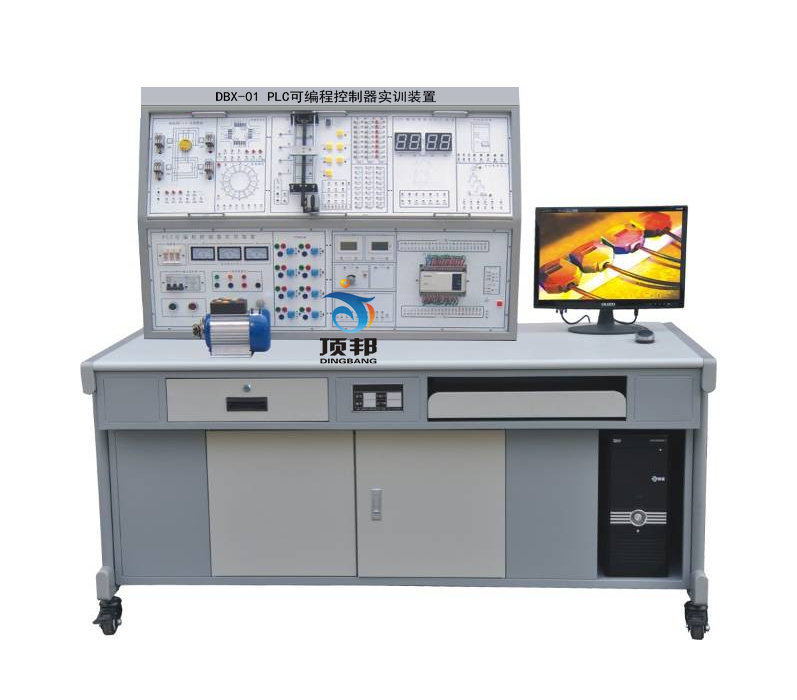

DBX-01 PLC可編程控制器實訓裝置(PLC可選)
一、概述
PLC可編程控制器實訓裝置集可編程邏輯控制器、STEP7 V4.0編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的西門子西門子S7-300（內置數字量輸入24路數字量 輸出16路）可編程控制器，配套通信編程電纜、三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流、過載保護裝置
三、實訓裝置的基本配置及功能
1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制柜：
（1）交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
（4）主機實訓組件
配置西門子西門子s7-300 CPU 313C（I/O:24入16出），加模擬量4AI/2AO主機，通信口、通信編程電纜。
5、實訓模塊組件
6.三相鼠籠異步電機，交流380V/△ 1臺
7.PLC仿真實訓軟件主要功能和特點
（1）通過FLASH虛擬環境實時顯示PLC的運行狀態
（2）PLC編程訓練、PLC程序編寫測試等功能
（3）實現PLC運行模擬，對錯誤程序進行檢查
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
4.數碼顯示控制（實物）
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制（自動/手動，自診斷）
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15.自控軋鋼機控制
16.郵件分揀機控制
17.自動售貨機控制
18.機械手控制
19.四層電梯控制（實物）
20.加工中心控制（實物）
（三）PLC實物控制實訓
21.直線運動位置檢測、定位控制（實物）
22.步進電機運動控制（實物）
配 置 清 單
PLC可編程控制器實訓裝置集可編程邏輯控制器、STEP7 V4.0編程軟件、仿真軟件、實訓模塊、實訓實物、電氣實訓網孔板、電氣元器件模塊等于一體。在本裝置上，可直觀地進行PLC的基本指令訓練，多個PLC實際應用的模擬及實物控制訓練。裝置配備的主機采用應用廣泛的西門子西門子S7-300（內置數字量輸入24路數字量 輸出16路）可編程控制器，配套通信編程電纜、三相鼠籠異步電機，并提供實訓所需的+24V/1A、+5V/1A直流電源。
本實訓裝置適合高職院校、職業學校、技校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》的實訓。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。
二、技術性能
1、輸入電源：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜500VA
4、重 量：＜110Kg
5、外形尺寸：1600mm×750mm×1600mm
6、安全保護：具有漏電壓、漏電流、過載保護裝置
三、實訓裝置的基本配置及功能
1、實訓控制屏（鐵質雙層亞光密紋噴塑結構）：掛放實訓模塊，內置滑槽，模塊在實訓屏上可任意移位。
2、實訓桌：鋼木結構，桌面為防火耐磨材料制作，具有放置工具抽屜、鍵盤托、顯示器擱板。
3、網孔板：具有知識產權的網孔實訓板，結構巧妙，實訓時電氣元件不需螺絲固定，只需一插一拉即可牢牢固定在網孔板上，省時省力，靈活快捷。
4、控制柜：
（1）交流電源控制單元
三相四線380V交流電源經空氣開關后給裝置供電，電網電壓表監控電網電壓，設有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時具有漏電告警指示及告警復位。
提供三相四線380V、單相220V電源各一組，由啟停開關控制輸出，并設有保險絲保護。
（2）定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的漏電告警次數。
（3）直流電源、直流電壓/電流表、邏輯輸出及指示等
直流電壓：0～10V可調輸出；直流電流：4～20mA；直流數字電壓表/電流表；電壓表量程0～200V、輸入阻抗為10MΩ、精度0.5級；電流表量程0～200 mA、精度0.5級；同時設有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直流24V繼電器、信號轉換座若干。
（4）主機實訓組件
配置西門子西門子s7-300 CPU 313C（I/O:24入16出），加模擬量4AI/2AO主機，通信口、通信編程電纜。
5、實訓模塊組件
| 序號 | 編號 | 控制對象實訓模塊 | 實訓教學目標 |
|---|---|---|---|
| 1 | SX1 | 基礎實驗 | PLC基本指令實訓，掌握PLC基本邏輯指令的編寫方法。 |
| 2 | SX2 | 天塔之光 | 通過對天塔之光閃亮過程的移位控制，掌握移位寄存器指令的編寫方法。 |
| 3 | SX3 | LED數碼管顯示PLC控制 | 通過PLC控制數碼管的段選和位選，掌握定時器和比較指令的編寫方法。 |
| 4 | SX4 | 郵件分揀機 | 通過對郵件分揀機材料（“郵件”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令的編寫方法。 |
| 5 | SX5 | 自控軋鋼機 | 通過對自控軋鋼機材料（“鋼錠”）來料數量、來料類別識別及對各種執行器（例如“電機”）啟停時序的控制，掌握數值運算指令及中斷指令的編寫方法。 |
| 6 | SX6 | 水塔水位 | 通過對“水塔水位”和“儲水池水位”變化過程的判斷，了解簡單邏輯控制指令的編寫方法。 |
| 7 | SX7 | 多種液體混合裝置 | 通過對“液體混合裝置”中不同液體比例及液體混合時攪拌時間的控制，掌握條件判斷指令及各種不同類型的定時器指令的編寫方法。 |
| 8 | SX8 | 自控成型機 | 通過對自控成型機各方向“液缸位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 9 | SX9 | 十字路口交通燈 | 通過對十字路口交通燈路況信號控制，掌握順序控制指令的編寫方法。 |
| 10 | SX10 | 機械手控制 | 通過對機械手停留“位置”的控制，掌握一個完整工業應用系統中的較簡單邏輯控制程序的編寫能力。 |
| 11 | SX11 | 裝配流水線 | 通過對“生產流水線”順序加工過程控制，掌握順序控制指令的編寫方法。 |
| 12 | SX12 | 加工中心 | 通過對加工中心中各方向“電機”運行方向及“刀庫”進出刀、換刀過程的控制，掌握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
| 13 | SX13 | 自動送料裝車 | 通過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌握較復雜邏輯控制指令的編寫方法。 |
| 14 | SX14 | 運料小車控制模型 | 通過對運料小車運動狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。 |
| 15 | SX15 | 洗衣機 | 通過對洗衣機狀態的控制，掌握基本邏輯指令和定時器指令的編寫方法。 |
| 16 | SX16 | 自動售貨機 | 通過對用戶投幣數目的識別和自動售貨機中各種“貨物”的進出控制，掌握各種計數器指令及比較輸出指令的編寫方法。 |
| 17 | SX17 | 自動沖壓系統 | 通過對自動沖壓系統的控制，掌握較復雜邏輯指令和定時器指令的編寫方法。 |
| 18 | SX18 | 電鍍系統 | 通過對電鍍生產線的控制，掌握步進指令的編寫方法。 |
| 19 | SX19 | 四層電梯 | 通過對一個完整的四層電梯模型的綜合控制，初步掌握PLC控制系統的分析、I/O分配、設計I/O接線圖、接線、編程、調試等工作過程的綜合知識。 |
| 20 | WK1 | 典型電動機控制實操單元：交流接觸器3只；時間繼電器1只，3個按鈕，3只交流指示燈，熱繼電器2只，元器件安裝與網孔板配套的底座。 | 掌握一般強電系統的安裝和調試工作過程知識，實現PLC方式的電機典型運行控制；掌握安裝和調試PLC電氣控制系統的有關知識。 |
| 21 | WK2 | 網孔板 | 學會電氣控制系統中各元器件的布局規劃、安裝、調試過程知識。 |
7.PLC仿真實訓軟件主要功能和特點
（1）通過FLASH虛擬環境實時顯示PLC的運行狀態
（2）PLC編程訓練、PLC程序編寫測試等功能
（3）實現PLC運行模擬，對錯誤程序進行檢查
四、實訓項目
（一）PLC基本技能實訓
1.PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC仿真實訓
（二）PLC模擬控制應用實訓
4.數碼顯示控制（實物）
5.搶答器控制（優先級、數值運算，具有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（具有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制（自動/手動，自診斷）
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15.自控軋鋼機控制
16.郵件分揀機控制
17.自動售貨機控制
18.機械手控制
19.四層電梯控制（實物）
20.加工中心控制（實物）
（三）PLC實物控制實訓
21.直線運動位置檢測、定位控制（實物）
22.步進電機運動控制（實物）
配 置 清 單
| 名稱 | 型號 | 數量 | 單位 | 備注 |
| PLC主機 | 西門子s7-300 CPU 313C（I/O:24入16出），加模擬量4AI/2AO | 1 | 臺 | |
| 通訊電纜 | ||||
| 通訊線 | 1 | 條 | ||
|
實訓模塊 |
基礎實驗 | 1 | 塊 | |
| 天塔之光 | 1 | 塊 | ||
| LED數碼管顯示PLC控制 | 1 | 塊 | ||
| 郵件分揀機 | 1 | 塊 | ||
| 自控軋鋼機 | 1 | 塊 | ||
| 水塔水位 | 1 | 塊 | ||
| 多種液體混合裝置 | 1 | 塊 | ||
| 自控成型機 | 1 | 塊 | ||
| 十字路口交通燈 | 1 | 塊 | ||
| 機械手控制 | 1 | 塊 | ||
| 裝配流水線 | 1 | 塊 | ||
| 加工中心 | 1 | 塊 | ||
| 自動送料裝車 | 1 | 塊 | ||
| 運料小車控制模型 | 1 | 塊 | ||
| 洗衣機 | 1 | 塊 | ||
| 自動售貨機 | 1 | 塊 | ||
| 自動沖壓系統 | 1 | 塊 | ||
| 電鍍系統 | 1 | 塊 | ||
| 四層電梯 | 1 | 塊 | ||
| 網孔板及實訓配件 | 1 | 套 | 具有知識產權 | |
| 電機 | 交流380V三相鼠籠式異步電動機 | 1 | 臺 | |
| 軟件 | 演示板原程序及STEP7 V4.0編程軟件 | 1 | 套 | |
| 觸摸屏編程軟件Wincc flexible | 1 | 套 | ||
| 西門子仿真軟件 | 1 | 套 | ||
| 實驗臺 | 學生桌及控制屏 | 1 | 套 | |
| 說明書 | 實驗指導 | 1 | 冊 | |
| 連接線 | 實驗連接線50CM自鎖線 | 50 | 條 | |
| 15CM自鎖線 | 10 | 條 | ||
| 系統排線 | 1 | 條 | ||
| Ф4電機安全疊加連線 | 30 | 條 |
