DB-39DT 自動扶梯梯級拆裝實訓裝置

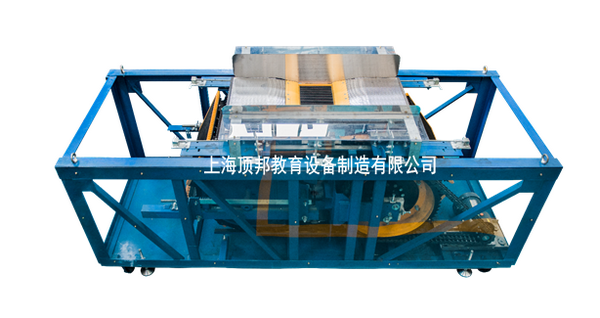

一、產品圖片
本自動扶梯梯級拆裝實訓裝置是根據自動扶梯維保要求，結合當前扶梯市場的實際情況，而開發的一種適合技能鑒定考核用的自動扶梯梯級拆裝實訓裝置。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。本裝置由金屬框架、驅動裝置、梯級傳動裝置、扶梯梯級等組成。受訓學員可以根據自動扶梯維修規范要求，借助該裝置對自動扶梯進行維修與保養實訓操作。
三、產品特點
1. 整體外觀簡潔明了，占地空間�。�
2. 方便學員對自動扶梯內部結構的認識及操作；
3. 方便指導老師對于學員的操作指導及安全監管；
4. 采用真實機構器件，使學生學到的與實際應用的一致。
四、技術參數
1. 工作環境：海拔＜1000m；溫度-5℃～+60℃；濕度25%RH～85%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
2. 工作電源： AC220V/380V ；
3. 額定頻率：50/60Hz；
4. 額定電流：3.5A/2.0A；
5. 額定功率：750W；
6. 額定轉速：1400/1700 r/min；
7. 梯級寬度：600 mm；
8. 減速機減速比：150：1；
9. 整機功耗：≤0.5KW；
10. 整機重量：≤1000KG；
11. 外形尺寸：3000×1110×1250mm（長×寬×高）。
五、配置清單
| 序號 | 名稱 | 主要技術指標 | 數量 | 單位 | 備注 |
| 1 | 鋼結構框架 | 材料：Q235標準型鋼；表面噴漆處理 | 1 | 套 | |
| 2 | 減速機 | 廠商：寧波/中大力德；型號：ZD750-S；電機功率：750W；減速機減速比：150：1；工作電壓：AC220V/380V；額定電流：3.5A/2.0A；額定轉速：1400/1700 r/min； | 1 | 套 | 減速機接線方法有AC220V/380V兩種接線方法。 |
| 3 | 驅動鏈 |
品牌：蘇州/巨人動力；型號：20A-2； 節距：31.75mm； |
2 | 條 | |
| 4 | 梯級 |
廠商：蘇州/全勝；型號：TJ600A； 材料：不銹鋼；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； |
1 | 套 | |
| 5 | 梯級傳動鏈 | 廠商：蘇州/潤力；型號：TL133A；節距：133.33mm；梯級距：400mm；滾輪直徑：∅70mm；輪緣寬度：25mm；輪緣材料：聚氨酯；滾輪軸承型號：6240-2RS； | 2 | 條 | |
| 6 | 張緊裝置 | 梯級鏈輪齒數：16；單位節距分度圓直徑：5.1258； | 1 | 套 | 含梯級鏈輪、軸、張緊小車以及梯級鏈的彈簧等； |
| 7 | 控制柜 | 廠商：上海頂邦； | 1 | 套 | 接觸器：施耐德； |
| 8 | 移動檢修開關 | 1 | 個 | ||
| 9 | 移動行燈 | DC220V | 1 | 個 | |
| 10 | 實訓工具 | 1 | 套 | 詳見配套工具清單 | |
| 11 | 隨機資料 | 相關說明書及圖紙 | 1 | 套 |
| 序號 | 名稱 | 型號/規格 | 數量 | 單位 | 備注 |
| 1 | 卷尺 | 3m | 1 | 把 | |
| 2 | 內六角扳手（組套） | BM-C9 | 1 | 套 | |
| 3 | 全拋光梅花開口兩用扳手 | 10 | 1 | 把 | |
| 4 | 全拋光梅花開口兩用扳手 | 13 | 1 | 把 | |
| 5 | 全拋光梅花開口兩用扳手 | 16 | 1 | 把 | |
| 6 | 全拋光梅花開口兩用扳手 | 18 | 1 | 把 | |
| 7 | T型六角扳手 | 5mm | 1 | 把 | |
| 8 | 開口扳手 | 8～10 | 1 | 把 | |
| 9 | 開口扳手 | 12～14 | 1 | 把 | |
| 10 | 開口扳手 | 17～19 | 1 | 把 | |
| 11 | 一字穿心螺絲批 | 5×75 | 1 | 把 | |
| 12 | 十字穿心螺絲批 | 2×75 | 1 | 把 | |
| 13 | 工具箱 | 1 | 只 | ||
| 14 | 尖嘴鉗 | 1 | 把 | ||
| 15 | 斜口鉗 | 1 | 把 | ||
| 16 | 活扳手 | 300×36 | 1 | 把 | |
| 17 | 鋼板尺 | 300mm | 1 | 把 | |
| 18 | 隨機文件 | 1 | 套 | ||
| 19 | 電氣原理圖 | 1 | 本 |
1. 梯級的拆裝操作；
2. 梳齒板的調整；
3. 梳齒前沿板的調整；
4. 梯級鏈張緊的調整；
5. 雙排曳引鏈的調整。
