DB-37DT 萬能電梯門系統安裝實訓考核裝置
萬能電梯門系統安裝實訓考核裝置是根據電梯安裝工藝和維保要求，結合當前電梯市場的門系統結構，而開發的一種適合各種電梯門系統安裝的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

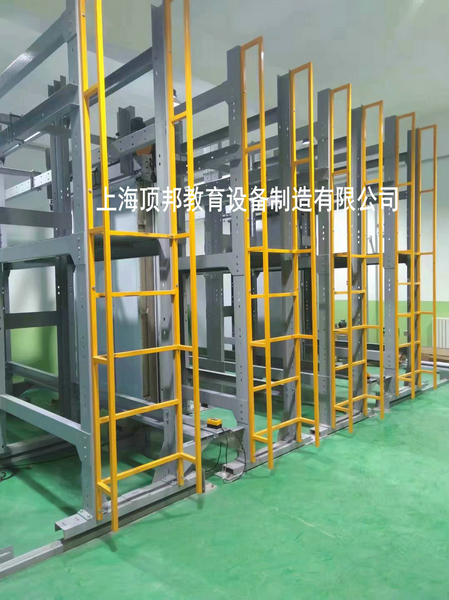

整個裝置由固定框架、移動框架、層門系統、轎門系統組成。獨特的設計使層門與轎門即能分開進行獨立安裝，又能移動框架進行合并，實現轎門層與層門聯動。使學生直觀地了解電梯門系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。
二、產品特點
1. 采用了鋼結構框架平臺設計，整體外觀簡潔明了；
2. 遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3. 采用水平移動的方式，使層門與轎門分合移動式的進行安裝與調試；
4. 適合各種電梯門系統的安裝。
三、技術參數
1. 電源輸入：單相三線 AC220V 50Hz；
2. 工作環境：海拔＜1000m；溫度-10℃～+40℃；濕度＜95%RH無水珠凝結；環境空氣中不應含有腐蝕性和易燃性氣體；
3. 框架移動行程：1440mm；
4. 框架走廊寬度：60mm；
5. 門安裝：適合各種電梯門安裝。
6. 整機重量：≥4000kg；
7. 外形尺寸：4780mm×3700mm×3510mm（長×寬×高）。
四、配置清單
一、
| 序號 | 名稱 | 數量 | 單位 | 備注 |
| 1 | 固定框架 | 1 | 臺 | 材料：Q235 / 表面噴漆處理 |
| 2 | 移動框架 | 1 | 臺 | 材料：Q235 / 表面噴漆處理 |
| 3 | C導軌 | 3 | 條 | 材料：Q235 / 表面噴漆處理 |
| 4 | 行程限位座 | 6 | 個 | 材料：Q235 / 表面噴漆處理 |
| 5 | 定位座 | 4 | 個 | 材料：Q235 / 表面噴漆處理 |
| 6 | 層門安裝支架 | 2 | 個 | 材料：Q235 / 表面噴漆處理 |
| 7 | 轎門安裝支架 | 2 | 個 | 材料：Q235 / 表面噴漆處理 |
| 8 | 旁開式層門 | 1 | 套 | 配套層門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm； |
| 9 | 旁開式轎門 | 1 | 套 | 配套轎門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm； |
| 10 | 中分式層門 | 1 | 套 | 配套層門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm； |
| 11 | 中分式轎門 | 1 | 套 | 配套轎門材料：不銹鋼；開門凈寬：900mm；開門凈高：2100mm； |
| 12 | 旁開式門機 | 1 | 套 | 廠商：杭州/西子孚信；型號：jarless-con；開門方式：旁開；額定轉速：180r/min；額定功率：43/94W |
| 13 | 中分式門機 | 1 | 套 | 廠商：杭州/西子孚信；型號：jarless-con；開門方式：中分；額定轉速：180r/min；額定功率：43/94W |
| 14 | 層門地坎 | 2 | 條 | 鋁合金 |
| 15 | 轎門地坎 | 2 | 條 | 鋁合金 |
| 16 | 旁開式層門上坎 | 1 | 套 | 材料：Q235 / 表面烤漆處理；開門凈寬：900mm |
| 17 | 中分式層門上坎 | 1 | 套 | 材料：Q235 / 表面烤漆處理；開門凈寬：900mm |
| 18 | 旁開式門框 | 1 | 套 | 不銹鋼 |
| 19 | 中分式門框 | 1 | 套 | 不銹鋼 |
| 21 | 安裝工具 | 1 | 套 | 詳見配套工具清單 |
| 22 | 隨機資料 | 1 | 份 | 實訓指導書及相關說明書等資料 |
1. 旁開式層門地坎安裝與調整；
2. 旁開式門框安裝與調整；
3. 旁開式層門上坎安裝與調整；
4. 旁開式層門門扇安裝與調整；
5. 層門門鎖的調整；
6. 旁開式門機機構安裝與調整；
7. 旁開式轎門安裝與調整；
8. 門刀安裝與調整；
9. 中分式層門地坎安裝與調整；
10. 中分式門框安裝與調整；
11. 中分式層門上坎安裝與調整；
12. 中分式層門門扇安裝與調整；
13. 層門門鎖的調整；
14. 中分式門機機構安裝與調整；
15. 中分式轎門安裝與調整；
16. 門刀安裝與調整；
17. 電梯門機參數的設置與調試；
18. 門系統的保養。
