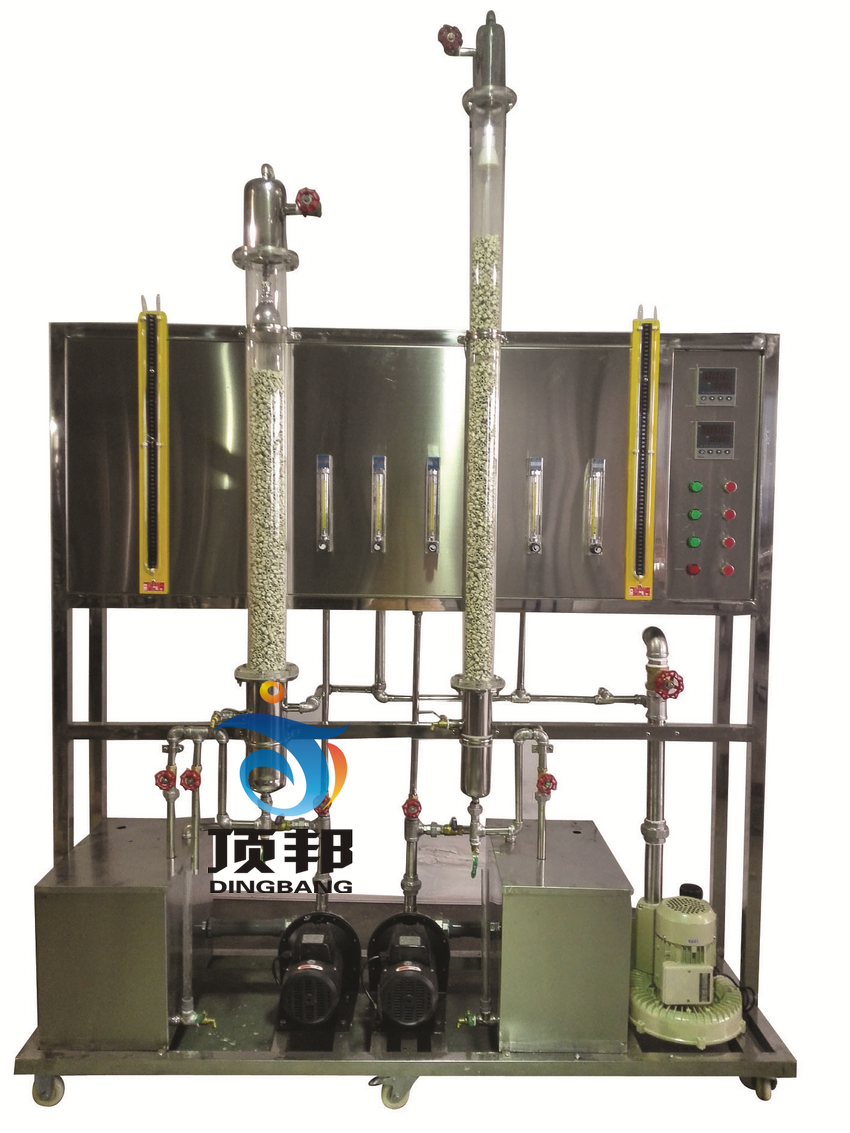

DB-HY122 二氧化碳吸收與解析實驗裝置
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。 2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。 4、全塔氣液接觸現象可視。 5、本實驗裝置采用二氧化碳——水體系。CO2氣體無味、無毒、廉價，所以氣體吸收實驗常選擇CO2作為溶質組分。 6、塔中部有液體再分布器，塔底部有柵板式填料支承裝置。填料塔底部有液封裝置，以避免氣體泄漏。 7、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、了解填料吸收塔的基本流程及設備結構并練習操作。 2、了解填料塔的流體力學性能。 3、學習填料吸收塔傳質能力和傳質效率的測定方法。 4、掌握以ΔX為推動力的總體積吸收系數的測定方法。 |
|||
| 設計參數 |
液相體積傳質系數：0.006—0.02（ m/s）。 空氣流量：0.25～2.5m3/h。 二氧化碳流量：0.01～0.16m3/h。 填料塔壓降：0.6—1.5KPa；常溫、常壓操作。 |
|||
| 公用設施 |
水：裝置自帶304不銹鋼水箱，連接自來水。實驗時經離心泵進入吸收塔，循環使用。 電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：空氣來自風機（自帶氣源），CO2來自氣體鋼瓶。 實驗物料：水-- CO2。 外配設備、藥品：二氧化碳鋼瓶及減壓閥；Ba(OH)2標準液、HCL標準液、化學分析儀（用戶自配）。 |
|||
| 主要設備 |
玻璃填料吸收塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=70mm。 玻璃填料解吸塔：內裝φ10×10mm拉西環不銹鋼填料；填料塔內徑 D=90mm。 吸收塔填料層有效高度Z＝1200mm。 LZB-4 CO2轉子流量計： 流量范圍 0.01～0.16m3/h。 LZB-10 空氣轉子流量計：流量范圍0.25～2.5m3/h。 LZB-10水轉子流量計：流量范圍10～100L/h。 宇電AI702M多路溫度數字顯示儀。 壓差計：U型壓差計，觀察上下塔壓降變化。 鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。 不銹鋼離心泵：功率370W，最大流量5m3/h。 電器：接觸器、開關、漏電保護空氣開關。 304不銹鋼管路、管件及閥門。 304不銹鋼儀表柜：測控、電器設備在實驗架上。 304不銹鋼材質框架1600*550*2200mm(長×寬×高)，帶腳輪及禁錮腳。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 液體進口溫度 | Pt100鉑電阻 | 數顯儀表 | 無 | |
| 氣體進口溫度 | Pt100鉑電阻 | 數顯儀表 | 無 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 手動調節 | |
| CO2流量 | 轉子流量計 | 流量計就地顯示 | 手動調節 | |
| 空氣流量 | 轉子流量計 | 流量計就地顯示 | 手動調節 | |
| 塔體壓降 | U型壓力計 | 就地顯示 | 無 | |
| CO2液體濃度 | 化學分析 |
|
||
