DB-SD15 多功能單片機實驗開發系統

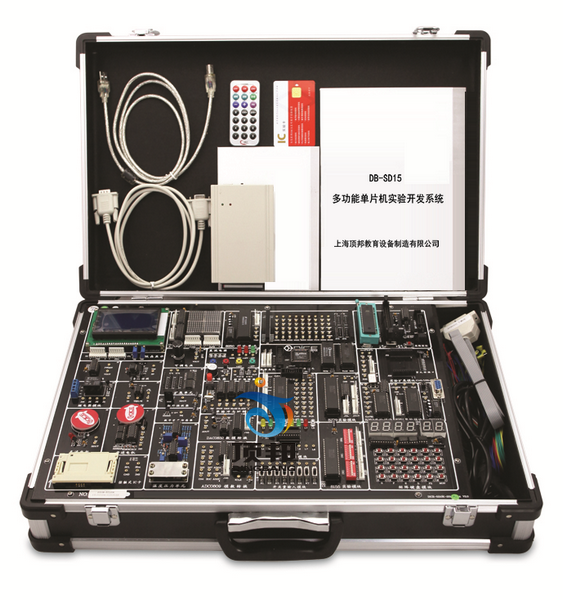

圖為標配，帶獨立KeilC USB仿真器
一、系統簡介圖為標配，帶獨立KeilC USB仿真器
DB-SD15 多功能單片機實驗開發系統是《MCS-51單片機原理與接口》《C8051嵌入式單片機控制技術》《自動化控制》《CPLD/FPGA技術》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想，系統的地址總線、數據總線、控制總線全部引出，對用戶開放，并留有擴展單元（區），這樣學�？梢詮男枰霭l(fā)，靈活選配各種擴展模塊，為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境，也是科研、開發工作者的得力助手。
二、系統組成：
（1）硬件：

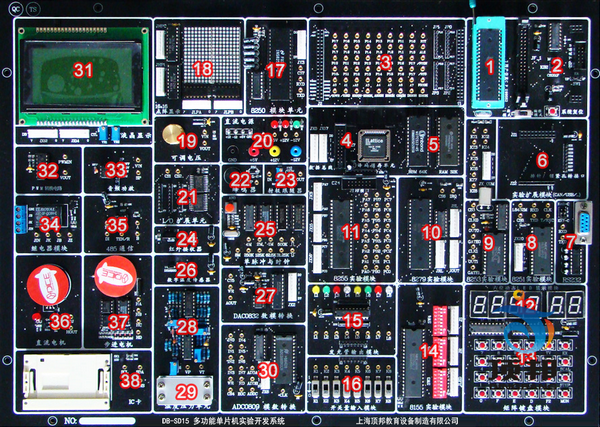

| 1 | 用戶CPU（AT89S52），帶仿真接口 | 21 | I/O口擴展模塊（74LS244、74LS273） |
| 2 | ISP在線編程接口，標配ISP下載線和軟件 | 22 | 蜂鳴器模塊 |
| 3 | 單片機所有IO口，數據、地址線，及譯碼地址區 | 23 | 射極跟隨器實驗?zāi)K |
| 4 | 譯碼、鎖存單元（由CPLD芯片1016設計） | 24 | 紅外遙控接收實驗?zāi)K（配紅外遙控器） |
| 5 | 擴展ROM（64K）、擴展RAM（32K） | 25 | 單脈沖與固定時鐘模塊 |
| 6 | 擴展模塊區（USB、網卡、CAN總線等） | 26 | DS18B20數字溫度傳感器模塊 |
| 7 | RS232串行通訊口 | 27 | DAC0832數模轉換模塊 |
| 8 | 8251實驗?zāi)K | 28 | 模擬溫度傳感器實驗?zāi)K |
| 9 | 8253實驗?zāi)K | 29 | 壓力傳感器實驗?zāi)K |
| 10 | 8279實驗?zāi)K | 30 | ADC0809模數轉換模塊 |
| 11 | 8255實驗?zāi)K | 31 | 128*64 LCD液晶顯示模塊（可換16*2 LCD模塊） |
| 12 | 六位動態數碼管實驗?zāi)K | 32 | PWM轉換模塊 |
| 13 | 4*6矩陣鍵盤模塊 | 33 | LM386音頻功放模塊 |
| 14 | 8155實驗?zāi)K | 34 | 繼電器模塊 |
| 15 | 8位LED發光二極管輸出模塊 | 35 | RS485通訊模塊 |
| 16 | 8位開關量輸入模塊 | 36 | 直流電機模塊（帶霍爾傳感器，可實現閉環調速） |
| 17 | 8250實驗?zāi)K | 37 | 四相步進電機模塊（帶驅動電路） |
| 18 | 16*16點陣實驗?zāi)K | 38 | 接觸式IC卡實驗?zāi)K（標配一塊IC卡） |
| 19 | 可調電壓模塊 | 39 | 標配超強DB-Keil51仿真器（USB接口） |
| 20 | 直流電源模塊（提供+5V、+12V、-12V、GND） | 40 | 配套附件實驗接插線，排線，IC卡，紅外遙控器，USB線，說明書，光盤資料(含詳實的實驗代碼C與匯編程序)。 |
（2）軟件和程序：
系統配置98/2000/XP//WIN7等操作平臺的單片機仿真調試軟件KEILC51 UV2 調試環境，支持匯編、C51語言編譯、調試；單片機ISP在線下載軟件；串口調試助手；取模軟件等；隨光盤配有全部的實驗源程序和電子版實驗指導書。
（3）開關電源：
系統內置高性能開關電源，提供DC：+5V、+12V、-12V、GND。
（4）實驗箱材質和尺寸：
系統配置輕便鋁合金箱子作為實驗儀機箱。長*寬*高520*330*140
三、系統主要特點
（1）三核高性能KeilC仿真器（USB接口，標配）：系統標配有USB接口DB-Keil51仿真器。
★ DB-Keil51仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。
★不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
★USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。
★下載仿真通訊急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：實驗系統配有ISP在線下載接口，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；（打印機選配）
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配）
（14）I2C儲存卡讀寫實驗；
（15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
（18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
（20）128*64 LCD液晶顯示實驗；
（21）8250可編程異步通訊接口實驗（自發自收）；
（22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）溫度實驗；
（26）壓力實驗；
（27）DS18B20單總線數字溫度傳感器實驗；
（28）紅外線遙控通信實驗；
（29）PWM脈沖寬度調制實驗；
（30）射極跟隨器實驗；
（31）電子音樂演奏實驗。
系統配置98/2000/XP//WIN7等操作平臺的單片機仿真調試軟件KEILC51 UV2 調試環境，支持匯編、C51語言編譯、調試；單片機ISP在線下載軟件；串口調試助手；取模軟件等；隨光盤配有全部的實驗源程序和電子版實驗指導書。
（3）開關電源：
系統內置高性能開關電源，提供DC：+5V、+12V、-12V、GND。
（4）實驗箱材質和尺寸：
系統配置輕便鋁合金箱子作為實驗儀機箱。長*寬*高520*330*140
三、系統主要特點
（1）三核高性能KeilC仿真器（USB接口，標配）：系統標配有USB接口DB-Keil51仿真器。
★ DB-Keil51仿真器是目前同行業功能完整，性能穩定，技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機，ATMEL、WINBOND、INTEL、SST、ST等等。
★不占資源，無限制真實仿真（32個IO、串口、T2可完全單步仿真），真實仿真32條IO腳，包括任意使用P30和P31口。
★USB接口，無需外接電源和串口，即插即用，臺式電腦、無串口的筆記本均適用。三CPU設計，采用仿真芯片＋監控芯片＋USB芯片結構，在仿真狀態下仿真芯片被完全凍結，可以100%重現CPU所有特性，即總線I/O口。
★下載仿真通訊急速115200BPS，也是KEIL支持的最高速度,相比以前版本提高一個數量級(10倍以上)，單步運行如飛。
（4）實驗開放性：實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
（5）二次開發：系統將地址總線、數據總線、控制總線全部引出，主機板留有擴展單元，通過單片機仿真器調試用戶系統。
（6）在線下載：實驗系統配有ISP在線下載接口，可直接燒錄AT89S5X單片機。
（7）二種工作方式：一是聯PC機運行，在與上位軟件聯機的狀態下，實現各種調試和行運的操作；二是脫機運行，系統配有管理監控，在無仿真器狀態下，系統自動切換到脫機管理狀態，用戶可輕松調用EPROM中的實驗程序完成實驗。
四、實驗項目
(一)軟件實驗
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）數據區傳送子程序；
（5）數據排序?qū)嶒?yàn)；
（6）查找相同數據個數；
（7）無符號雙字節快速乘法子程序；
（8）多分支程序；
（9）脈沖計數實驗；
（10）電腦時鐘實驗。
(二)硬件實驗
（1）P1口亮燈實驗；
（2）P1口轉彎燈實驗；
（3）P3.3口輸入，P1口輸出實驗；
（4）工業順序控制實驗；
（5）8255 A、B、C口輸出方波實驗；
（6）8255 PA口控制PB口；
（7）8255控制交通燈；
（8）簡單I/O擴展實驗；
（9）A/D0809轉換實驗；
（10）D/A0832轉換實驗；
（11）8279鍵盤顯示實驗；
（12）通用打印機實驗；（打印機選配）
（13）微型打印機打印字符、曲線、漢字實驗；（打印機選配）
（14）I2C儲存卡讀寫實驗；
（15）繼電器控制實驗；
（16）步進電機控制；
（17）8253方波實驗；
（18）小直流電機調速實驗；
（19）16*16 LED點陣顯示實驗；
（20）128*64 LCD液晶顯示實驗；
（21）8250可編程異步通訊接口實驗（自發自收）；
（22）8251可編程通訊接口實驗（與PC機）；
（23）單片機RS232/485串行發送實驗（雙機通訊）；
（24）單片機RS232/485串行接收實驗（雙機通訊）；
（25）溫度實驗；
（26）壓力實驗；
（27）DS18B20單總線數字溫度傳感器實驗；
（28）紅外線遙控通信實驗；
（29）PWM脈沖寬度調制實驗；
（30）射極跟隨器實驗；
（31）電子音樂演奏實驗。
