一、產品概述
電梯電氣控制維保實訓裝置是根據當前真實電梯電氣的安調和維保需求而開發的一種電梯電氣實訓考核的平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

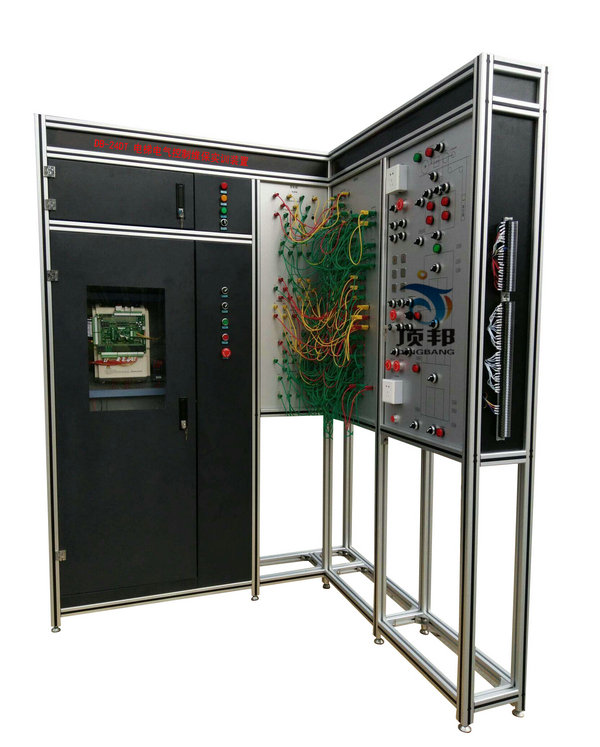

電梯電氣控制維保實訓裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬的形式，學生借助電梯電氣圖對這兩個部分進行安全型插線連接，通過模擬運行檢驗連接的正確性與排除出現的故障，使學生能夠在本裝置上初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修的技能，為真實電梯電氣的安調與維保打下基礎。
二、產品特點
1、采用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局；
2、采用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致；
3、采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀；
4、采用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與
插線，確保操作人員的安全。
5、要用真實的電梯總電源箱和微機控制柜成套機房設備，使學生學到的與實際應用的一致；
6、曳引機組及三層井道電氣器件均采用模擬的形式；
7、要用高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。
8、能實現電梯電氣照明回路、主控回路、安全回路的連接與調試；
9、能實現電梯曳引機組的連接與調試；
10、能實現電梯一體化控制器故障碼的查詢與檢修。
三、技術參數
1）電源輸入：三相五線AC380V，工頻50Hz；
2）安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
3）整機功耗：≤0.75KW；
4）整機重量：≥100kg；
四、主要設備及配置清單
| 序號 | 設備名稱 | 技術要求 | 單位 | 數量 | 備注 |
| 1 | 裝置支架 |
外形尺寸（誤差：-5 %）：長×寬×高：1500mm×1200mm×2000mm, 高級工業鋁型材（≥40×40×2.0mm） |
臺 | 1 | 定制 |
| 2 | 總電源箱 | 金屬箱體，內含斷路器、指示燈、照明開關及插座等 | 臺 | 1 | |
| 3 | 微機控制柜 | 金屬柜體，一體化控制器（參數同（一）中的控制器）、空氣開關、斷相與相序保護繼電器、計數器、接觸器、開關電源、變壓器、制動電阻、端子排、上下行按鈕、急停及檢修開關等 | 臺 | 1 | |
| 4 | 安全型插線端子板 | 香蕉頭 | 塊 | 3 | |
| 5 | 外乎梯顯示板 | 液晶顯示 | 塊 | 3 | |
| 6 | 曳引機組模擬器件 | 三相異步電動機與編碼器 | 套 | 1 | |
| 7 | 井道模擬器件 | 上下極限、上下減速、上下急停、安全鉗、平層、開關門限位、超載及照明開關 | 套 | 1 | |
| 8 | 底坑模擬器件 | 張緊輪與照明開關，照明燈，插座等 | 套 | 1 | |
| 9 | 樓層模擬器件 | 門鎖、消防及鎖梯開關，上下呼梯按鈕等 | 套 | 3 | |
| 10 | 機房模擬器件 | 限速器與盤車開關等 | 套 | 1 | |
| 11 | 轎廂模擬器件 | 轎廂，照明燈，風扇及光幕等 | 套 | 1 | |
| 12 | 轎廂操縱箱模擬器件 | 開關門、急停、檢修、上下行、照明、風扇、司機及直駛等按鈕開關等 | 套 | 1 | |
| 13 | 轎頂控制器模擬器件 | 上下行與公共按鈕，急停、檢修及照明開關，照明燈，插座等 | 套 | 1 | |
| 14 | 運行狀態指示 | 開關門、啟動及制動均有指示顯示。 | 套 | 1 | |
| 15 | 安全型插線 | 香蕉頭 | 套 | 1 | |
| 16 | 電氣檢修工具 | 萬用表、電筆、一字、十字螺絲刀、尖嘴鉗、偏口鉗、剝線鉗、壓線鉗、內六角扳手、卷尺、300mm游標卡尺、300mm鋼板尺等 | 套 | 1 | |
| 17 | 隨機資料 | 實訓指導書與相關圖紙等（均含電子版） | 份 | 1 |
2.輔助設備及技術要求：（單套配置清單）
| 序號 | 設備名稱 | 技術參數 | 單位 | 數量 | 備注 |
| 1 | 軸承 | 600IZ | 個 | 3 | |
| 2 | 內卡簧 | Ø28 | 個 | 3 | |
| 3 | 行程開關 | YBLX-ME | 個 | 6 | |
| 4 | 鋼絲繩 | Ø3mm | 米 | 5 | |
| 5 | 鋼絲繩扣 | Ø3mm | 個 | 2 | |
| 6 | 光電式接近開關 | 電梯紅外光電開關 | 個 | 1 |
