DBLS-01C 電子工藝電子技術實訓臺
電子工藝電子技術實訓臺是本公司廣泛聽取各類院校建議和需求而研發的新一代實訓裝置，結構新穎、合理、工藝先進，實訓環境接近工業現場，通過開設一系列生產實習、工藝實習、課程設計，使學生具備電路設計、調試及電話、收音機、擴音器、無線電發送、接收器等產品的安裝、測試的技能，提高學生實際動手能力，加強學生與工廠的實際直接接軌。
一、技術性能
1. 輸入電源： 220V±10% 50Hz
2. 工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量：＜200VA
4.外形尺寸：單個實訓臺的尺寸為1.6m×1.3m×2m （雙面型兩工位）,兩邊工作臺面寬度為500mm。
二、系統配置
實訓裝置主要由實訓臺、電源柜、實訓線路板、元件包、工具套件等組成。實訓裝置為兩面雙組型結構,正反兩面均有以下相同的資源。
1.實訓臺

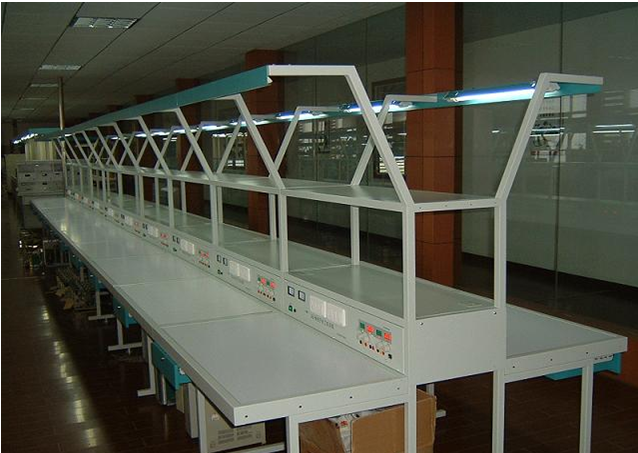

實訓臺上提供日光燈（用于照明）2個，透明的PVC板4個，可夾放原理圖等資料，另外還配備三芯雙聯暗插座4個、兩芯暗插座2個、工具柜2個，工作臺面設有綠色防靜電桌墊，整個裝配線安全可靠。
2.實訓線路板（2套/臺）
| 序號 | 實訓線路板 | 能力目標 |
| 1 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 |
| 2 | 可調式串聯型晶體管穩壓電路 | 了解復合管的使用，掌握串聯可調式穩壓電源的結構、工作原理及調試方法。 |
| 3 | 臺燈調光電路 | 了解晶閘管和單結晶體管的特性與應用，掌握晶閘管和單結晶體管構成的臺燈調光電路的工作原理 |
| 4 | 集成穩壓電源 | 了解三端集成穩壓電源LM317的接線方法和應用 |
| 5 | 門鎖防盜報警器 | 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 |
| 6 | 調頻無線話筒 | 了解振蕩電路的工作原理 |
| 7 | 文氏橋振蕩器 | 掌握運放741的工作特點及振蕩器的工作原理和應用 |
| 8 | 模擬“知了”電子電路 | 掌握多諧振蕩器和音頻振蕩器的工作原理及應用； |
| 9 | 六管超外差式調幅收音機 | 掌握收音機的工作原理及調試方法 |
| 10 | 集成FM收音機 | SMT貼片式元件，電調諧，掌握貼片的焊接方法及工藝要求； |
| 11 | 編碼電子鎖電路 | 了解CD4011、74LS20、74LS74芯片的應用，掌握編碼電子鎖電路的工作原理 |
| 12 | 七彩循環裝飾燈控制器 | 熟悉七彩循環裝飾燈控制器原理，通過安裝制作七彩循環裝飾燈控制器，使學生進一步熟悉電子電路的制作工藝 |
3. 工具套件（2套/臺）
| 序號 | 名 稱 | 數量 | 備注 |
| 1 | MF—47萬用表 | 1只 | |
| 2 | 剝線鉗 | 1把 | |
| 3 | 尖嘴鉗 | 1把 | |
| 4 | 斜口鉗 | 1把 | |
| 5 | 大小 + 字螺絲刀 | 各1把 | |
| 6 | 大小-字螺絲刀 | 各1把 | |
| 7 | 鑷子 | 1把 | |
| 8 | 剪刀 | 1把 | |
| 9 | 35W烙鐵 | 1把 | |
| 10 | 吸錫器 | 1把 | |
| 11 | 放大鏡臺燈 | 1臺 | |
| 12 | 焊錫絲、松香 | 若干 |
