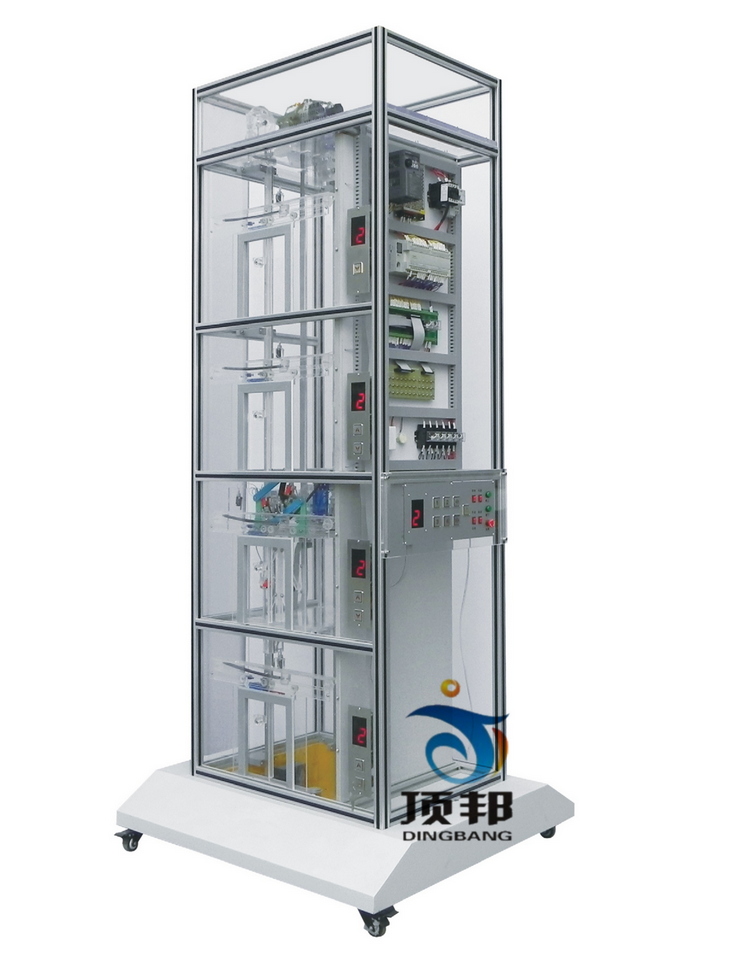

 DB-7DT  四層透明教學電梯模型

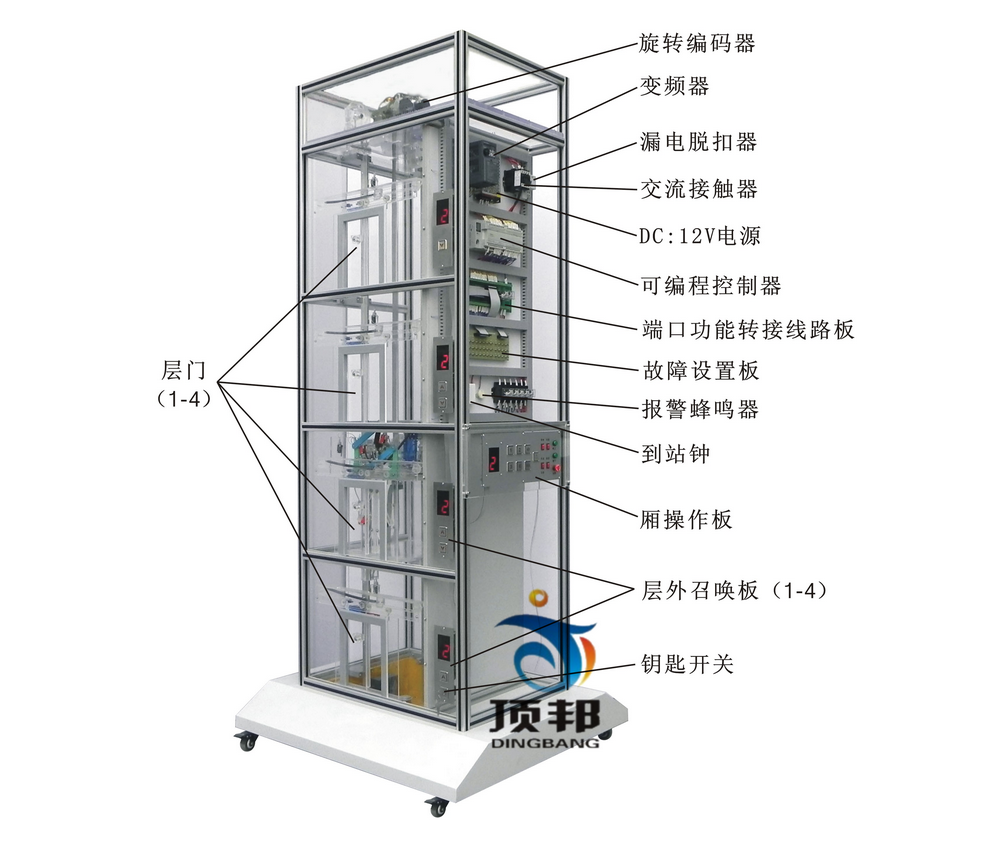

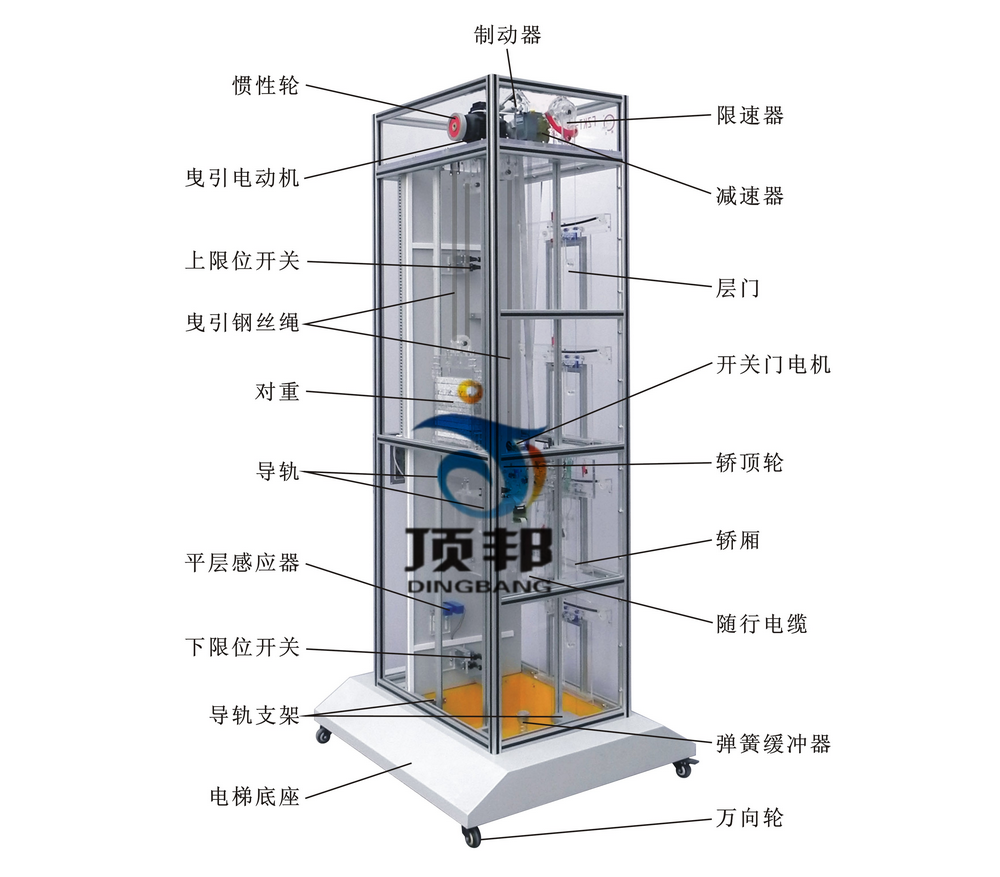

二、電梯的基本結構
1. 機房部分：
包括曳引機、制動器、限速器、曳引 輪、導向輪或復繞輪、手動盤車輪、控制柜、電源開關、轎廂照明開關、井道照明開關。
2. 進道部分：
轎廂、轎廂導軌、對重導軌、對重架、 緩沖器、限位開關、極限開關、控制電纜、承行電纜線、限速器鋼絲繩張緊裝
3. 轎廂部分：
轎廂、安全鉗、導靴、自動開關門機、 平層裝置、操縱箱、轎廂內指令按鈕、 指層燈、轎廂照明、轎廂內檢修盒及轎 門組合而成。
4. 層門部件：
廳門、召喚按鈕箱、樓層顯示器、門機 械鎖、 電氣聯鎖裝置。
三、電梯的基本功能
A. 超速安全保護系統
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時，限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
B. 轎廂、對重用彈簧緩沖裝置
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
C. 上、下限位開關：
在電梯井道的上、下端部安裝此開關，并且安裝在上、下極限開關之內，起目的在于保護較箱不超出此范圍，如果超出上限位或下限位，則電機自動停止，不在工作，跟上、下極限開關區分在于此開關不會掉電。
D. 廳門自動閉合裝置
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
E. 層門連鎖開關：
當所有層的門都關閉時，電梯可以升降，若有一層的層門開著，電梯即不能運行。
F. 終端極限開關安全保護系統
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行。
四、主要技術參數
1. 輸入電壓：AC 220±7% 50HZ
2. 外型尺寸：寬1100mm×深900mm×高2200mm
3. 層站形式：客梯(四層四站四門)
4. 控制方式：可編程控制器(PLC)調壓調速調頻(VVVF)集選控制。
5. 結構形式：四層站
6. 可編程控制器（PLC）：
型 號：松下AFPX-60R-F
輸入電壓：AC 220V 50HZ
輸入輸出點數：60點
輸出方式：繼電器輸出
7. 變頻調速器：
型 號：三菱FR-D720S-0.4
輸入電壓：AC 220V 60HZ
額定電流：2.5A
功 率：0.4KW
8. 曳引機：
速比：30 ：1
模數：1.5（蝸輪減速器）
9. 拖動電機：
型號：JW5622
電壓：AC 220V 50HZ
功率：180W
轉速：2800r/min
10、電梯外框材料：采用工業鋁材
11、電梯底座材料：采用1.2mm厚冷軋板制作，焊接而成，采用靜電噴塑美觀大方。
12、電梯底部裝有萬向輪方便移動
13、顯示屏：液晶顯示
14、配套電梯多媒體教學系統（10合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、電梯的基礎知識；2、電梯結構配置；3、電梯電器控制系統；4、各種電梯安裝教程；5、電梯使用和維護；6、電梯安裝工藝；7、電梯故障和診斷維修（上）；8、電梯故障和診斷維修（下）；9、電梯維修技術電子書(15合一) ；10、電梯原理及故障PPT(5合一)。
五、實訓項目
1、電梯電器元件的認識
2、電梯盤面布置實訓
3、電器安裝實訓
4、電氣原理設計實訓
5、電氣布線實訓
6、轎內呼梯選層實訓
7、轎外呼梯實訓
8、電梯加速與減速的速度控制實訓
9、電梯平層控制的實訓
10、轎廂內開門、關門控制實訓
11、橋內檢修實訓
12、終端限位保護裝置實訓
13、信號指示系統實訓
14、轎廂照明控制實訓
15、電梯控制系統實訓
16、電梯控制程序編寫實訓
17、電梯程序運行與調試實訓
18、電梯閉環控制實訓
19、層樓顯示實訓
20、BCD碼實訓
21、層樓顯示實訓
22、獨立運行實訓
23、主層�？繉嵱�(xùn)
24、高峰控制實訓
25、閑時控制實訓
26、電機抱閘調整實訓
27、編碼器安裝實訓
28、編碼器與變頻器連接實訓
透明仿真教學電梯故障設置清單

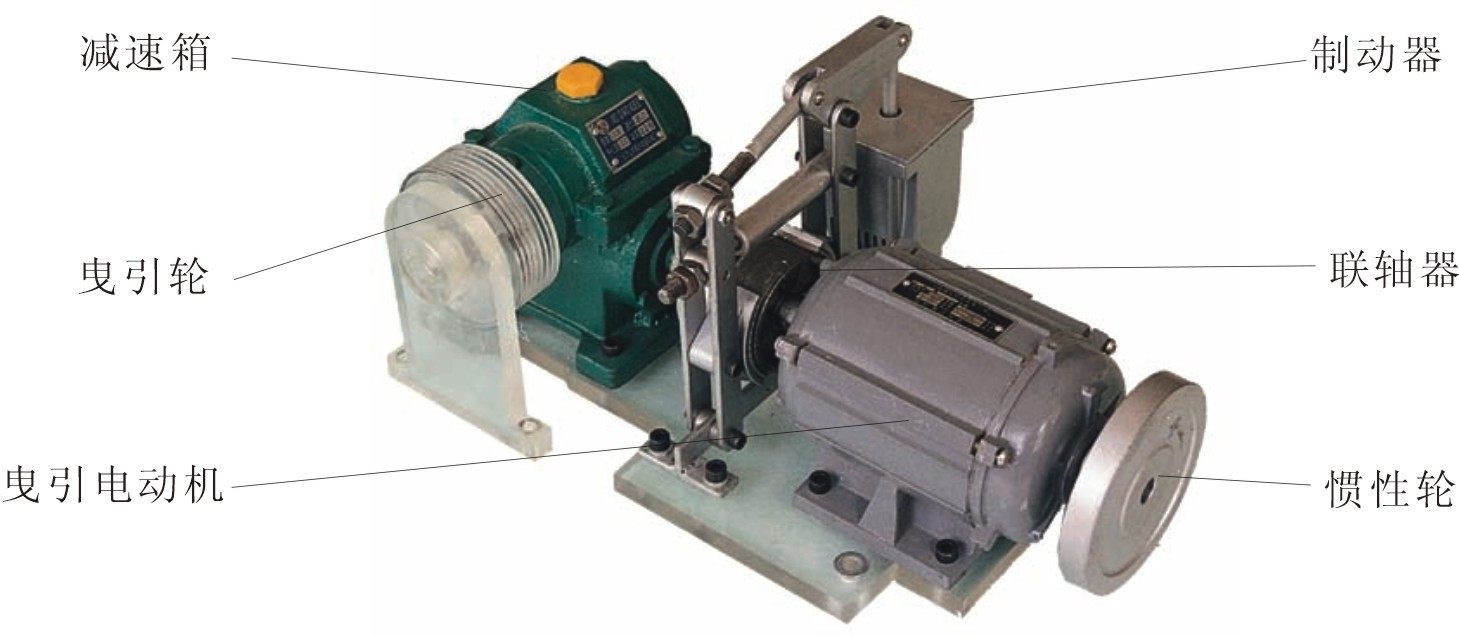

有齒輪曳引機結構圖層門機構

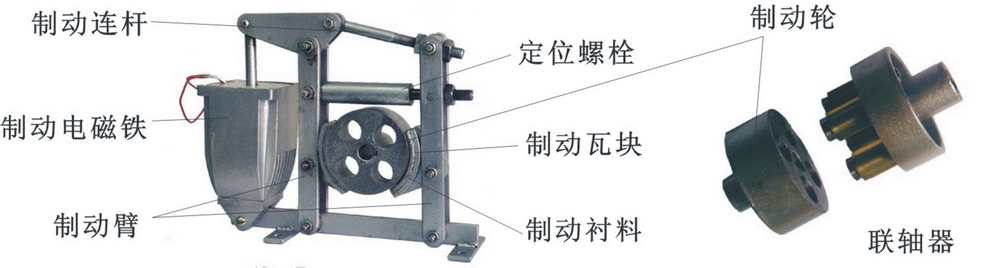

電磁制動器、聯軸器

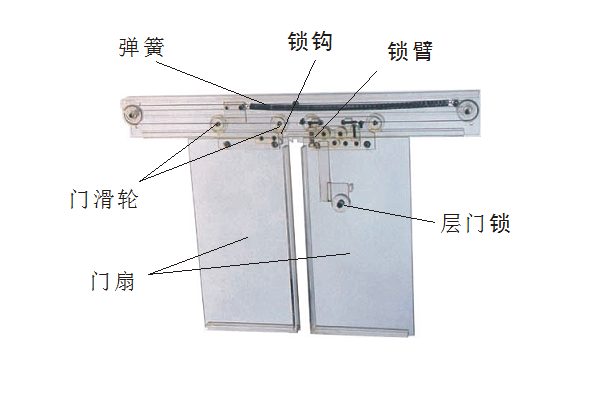

層門機構
