DB-18 焊工、鉚工工藝學示教陳列柜
一、概 述:
為了滿足教學需求，不斷提高技工學校的培訓質量，強調了基本理論和基本技能的訓練。焊、鉚工在機械制造工業中，使兩個或兩個以上零件聯接在一起的方法有螺釘聯接、鉚釘聯接和焊接。焊接就是利用兩個物體原子間產生的結合作用來實現聯接，聯接后不能再拆卸，成為永久性聯接。
二、技術規格：
1、本陳列柜共分五個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1900mm（長×寬×高）。
2、柜體采用SPCC冷扎板焊接而成，表面采用中溫磷化噴塑制作，柜體剛性好。柜內陳列板面附有必要的圖表和文字說明，外形美觀大方，經久耐用。
3、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。柜底裝有萬向輪，方便移動。
4、柜內模型采用實物和有機玻璃及工程塑料制作。

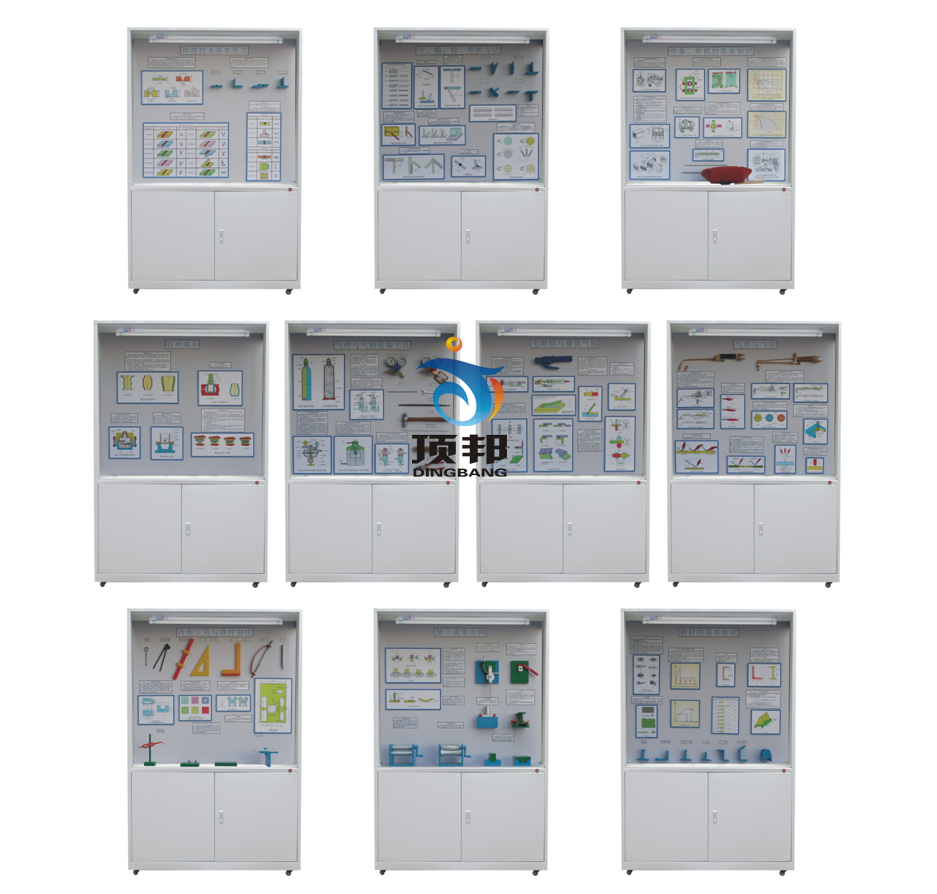

三、《焊、鉚工工藝學》示教陳列柜，每個柜詳細內容如下：
|
序號和名稱 |
焊鉚工藝學示教陳列柜內容 |
|
第一柜 |
對接接頭、搭接接頭、角接接頭、 T 形接頭、 I 形坡口、 Y 型坡口、雙 Y 形坡口、帶鈍邊 U 形坡口、帶鈍邊雙 U 形坡口、基本符號（十幾種）、輔助符號（三種）、補充符號（三種） |
|
第二柜 |
常用的幾種運條方法： ( 直線形 往復直線形 鋸齒形 月牙形 正三角形 斜三角形 圓圈形 斜圓圈形 ) 、焊縫收尾法、焊接位置（四種）、焊縫傾角、焊縫轉角、不同焊接位置的傾角和轉角（四種）、對接平焊時焊條角度、立焊時焊條角度、橫焊時的焊條角度、橫角焊時的焊條角度、仰焊時的焊條角度 |
|
第三柜 |
焊條組成示意圖、焊條實物、 AX-320 型弧焊發電機構造圖、 AX-320 型弧焊發電機外形圖、 AX-320 型弧焊發電機原理圖、 AX-320 型弧焊發電機的外特性曲線、 BX-300 型弧焊變壓器外形圖、 BX-300 型弧焊變壓器結構簡圖、 BX-300 型弧焊變壓器的外特性曲線、 GS 系列晶閘管弧焊整流器示意圖、 GS 系列晶閘管弧焊整流器結構圖、 MZ1-1000 型埋弧自動焊小車圖 |
|
第四柜 |
低壓割炬的構造、低壓割炬的工作原理、低壓焊炬的構造、低壓焊炬的工作原理、氧炔焰的種類、焊炬與焊絲的位置、右向焊法和左向焊法、割嘴的傾斜角、割嘴與割件兩側夾角示意圖、氣割過程示意圖 |
|
第五柜 |
氧氣瓶與乙炔瓶構造、單級反作用式減壓器的構造、排水式乙炔發生器工作原理、中壓水封式回火保險器、中壓閉合式水封回火保險器、鋼絲刷、手錘、銼刀、鋼絲鉗、鐵絲、扳手、鋼質通針 |
|
第六柜 |
碳弧氣刨示意圖、碳棒傾角、圓周送風式氣刨槍結構圖、碳弧氣刨的夾碳缺陷、碳棒的銅皮剝落情況、電阻焊的分類、電流通過焊件接觸點的情況、 點焊接頭形式、縫焊接頭形式 |
|
第七柜 |
軋制鋼材示意圖、花紋鋼板、鋼管、槽鋼的斷面圖、鋼的熱處理、 W18Cr4V 鋼熱處理工藝曲線、角鋼、工字鋼、異型鋼材、組合構件計算、幾種主要鋼材的名稱、形狀和尺寸表示方法 |
|
第八柜 |
劃針、普通劃規、長桿劃規、 900 角尺（扁平的、帶肋的）、樣沖、劃線盤、曲線尺、劃線規、平臺、放樣基準的選擇、樣板上的孔的標注方法、墻板的放樣程序、油箱蓋板 |
|
第九柜 |
卷板機的工作原理、雙曲率鋼板的卷彎、角鋼的手工彎曲、槽鋼彎曲模、手工彎管裝置、彎曲過程、瓦片壓制、單角和雙角壓模、局部加熱引起的角變形 |
|
第十柜 |
爆炸成形示意圖、爆炸成形零件、橡皮成形過程、液壓－橡皮模成形裝置 、液壓－橡皮模脹形 |
