1.自動噴水滅火系統的認識及分類
自動噴水滅火按噴頭平時開閥情況分為閉式和開式兩大類。屬于閉式自動噴水滅火系統的有濕式系統、干式系統、預作用系統、重復啟閉預作用系統、自動噴水—泡沫聯用滅火系統。屬于開式自動噴水滅火系統的有水幕系統、雨淋系統和水霧系統。自動噴水滅火系統:
閉式自動噴水滅火系統→ 濕式自動噴水滅火系統
干式自動噴水滅火系統
預作用自動噴水滅火系統
重復啟閉預作用系統
自動噴水——泡沫聯用滅火系統
開式自動噴水滅火系統→ 雨淋滅火系統
水幕系統
水噴霧滅火系統
閉式自動噴水滅火系統采用閉式噴頭，它是一種常閉噴頭，噴頭的感溫、閉鎖裝置只有在預定的溫度環境下才會脫落和開啟噴頭。因此，在發生火災的時候，這種噴水滅火系統只有處于火焰之中或臨近火源的噴頭才會開啟滅火。(本設備即采用該類噴頭)。
開式自動噴水滅火系統采用的是開式噴頭，開式噴頭不帶感溫閉鎖裝置，處于常開狀態。發生火災時，火災所處的系統保護區域內的所有開式噴頭一起出水滅火。（以下僅舉三例做詳細介紹）
(一) 濕式系統
1. 濕式系統工作原理：
火災發生的初期，建筑物的溫度隨之不斷上升，當溫度上升到以閉式噴頭溫感元件爆破或熔化脫落時，噴頭即自動噴水滅火。該系統結構簡單，使用方便、可靠，便于施工，容易管理，滅火速度快，控火效率高，比較經濟，適用范圍廣，占整個自動噴水滅火系統的75%以上，適合安裝在能用水滅火的建筑物、構筑物內。
2. 濕式系統使用范圍：
在環境溫度不低于4℃、不高于70℃的建筑物和場所（不能用水撲救的建筑物和場所除外）都可以采用濕式系統。
3. 濕式系統特點：
①. 結構簡單，使用可靠
②. 系統施工簡單、靈活方便
③. 滅火速度快、控火效率高
④. 系統投資省，比較經濟
⑤. 適用范圍廣
(二) 干式系統
1. 工作原理
干式系統與濕式類似只是控制信號閥的結構和作用原理不同，配水管網與供水管間設置干式控制信號閥將它們隔開，而在配水管網中平時充滿著有壓力氣體用于系統的啟動。發生火災時，噴頭首先噴出氣體，致使管網中壓力降低，供水管道中的壓力水打開控制信號閥而進入配水管網，接著從噴頭噴出滅火。不過該系統需要多增設一套充氣設備，一次性投資高、平時管理較復雜、滅火速度較慢。（詳見下圖）
2. 干式系統適用范圍
干式系統適用于環境溫度低于低于4℃和高于70℃的建筑物和場所，如不采暖的地下車庫、冷庫等。
3. 干式系統特點
①. 干式系統，在報警閥后的管網內無水，故可避免凍結和水汽化的危險，不受環境溫度的制約，可用于一些無法使用濕式系統的場所。
②. 比濕式系統投資高。因需充氣，增加了一套充氣設備而提高了系統造價。
③. 干式系統的施工和維護管理較復雜，對管道的氣密性有較嚴格的要求，管道平時的氣壓應保持在一定的范圍，當氣壓下降到一定值時，就需進行充氣。
④. 比濕式系統噴水滅火速度慢，因為噴頭受熱開啟后，首先要排出管道中的氣體，然后再出水，這就延誤了時機。

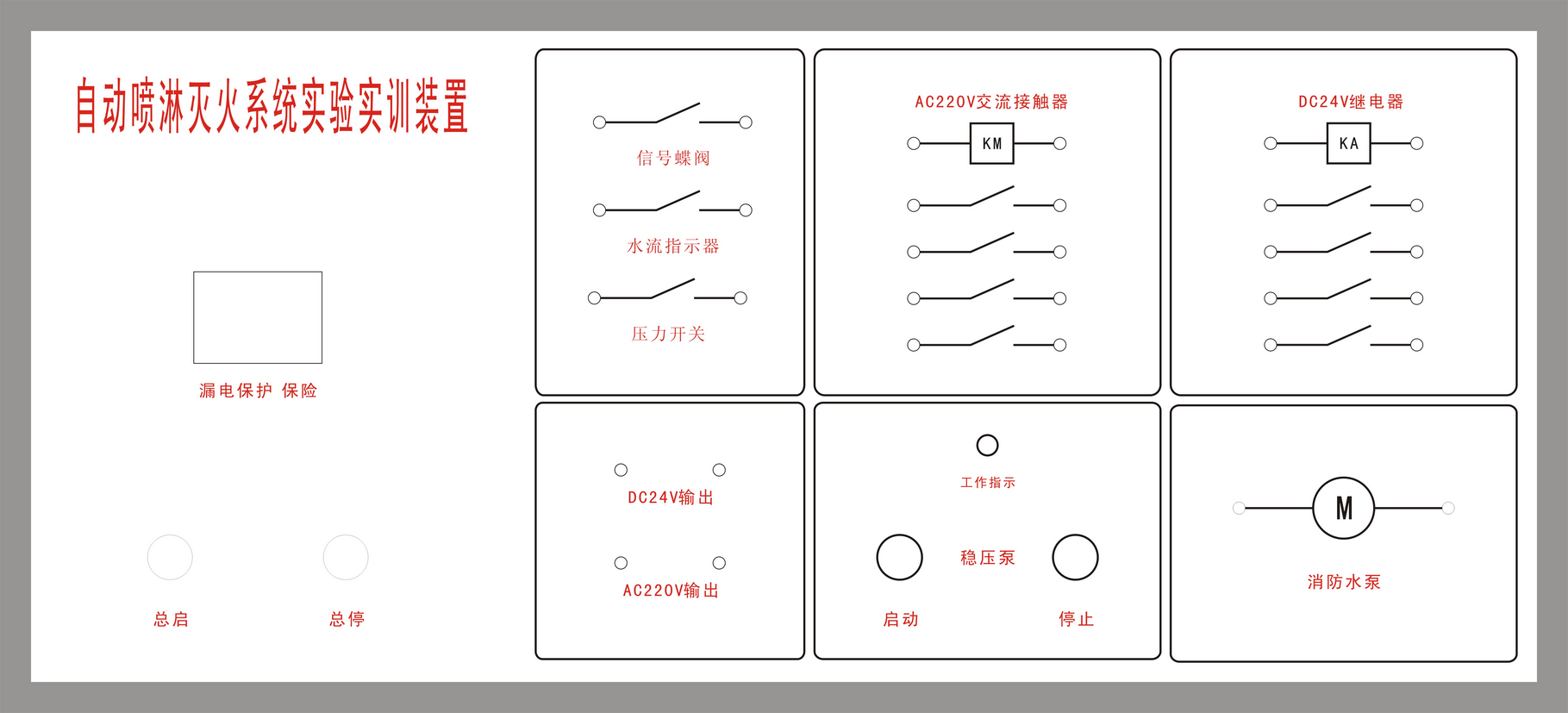

2.實驗臺面板
1、 漏電保護及保險：總電源開關
2、 啟動、停止按鈕：控制電源的啟動停止
3、 信號蝶閥、水流指示器、壓力開關控制端：用于系統的連接
4、 電源輸出部分：直流24V、交流220V用于系統連接控制電源
5、 交流接觸器：控制消防泵的控制
6、 穩壓泵的控制：控制穩壓泵的啟動停止按鈕
7、 繼電器：用于信號控制端的轉換，有利于實驗過程的安全保護
8、 消防泵：消防泵的電源輸入端
3.濕式報警閥
1、說明：
濕式報警閥是只允許水單方向流入噴水滅火系統，并在規定的壓力和流量下驅動配套部件報警的一種單向閥。它與水流指示器、壓力開關、灑水噴頭等組成的濕式自動噴水滅火系統是一種應用極為廣泛的固定式滅火系統。該系統管網內常年充滿一定壓力的清水，長期處于伺應工作狀態，當保護區域內某處發生火災時，區域內環境溫度升高，灑水噴頭的熱敏感元件(玻璃球)中的有機溶液發生熱膨脹而產生很大的內壓力，直到玻璃球外殼發生破碎，從而開啟噴頭噴水，并且自動啟動整個系統，發出聲光報警信號，以達到火災報警及控制火災、撲滅火災之目的。
2、結構和工作原理

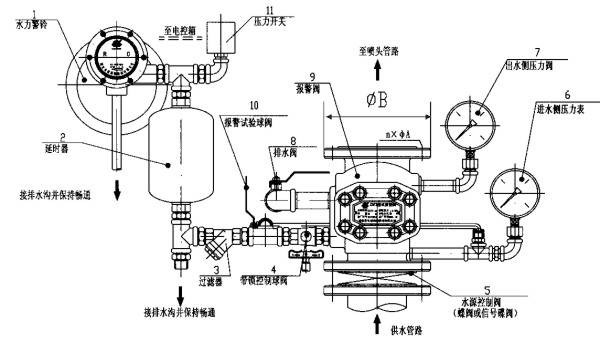

結構示意圖
2.1、產品的結構
從圖可知，濕式報警閥裝置由濕式報警閥、延遲器、水力警鈴、壓力開關、排水閥、過濾器等組成。
2.1.1、濕式報警閥
本濕式報警閥為蓋板型報警閥，主要由閥體、座圈和閥瓣三部分組成，整個閥體被閥瓣分成上、下兩腔，上腔(系統側)與系統管網相通，下腔(供水側)與水源相通，在閥體中配有座圈，在座圈上，有多個通往延遲器進水管的溝槽小孔。
當系統處于伺應狀態時，座圈上的溝槽小孔被閥瓣蓋住封閉，通往水力警鈴的報警水道被堵死；當上、下壓力差達到一定數值，閥瓣才開啟(差壓啟動)，水就從供水側流向系統側，警鈴報警，滅水系統噴水；當上、下壓力頻繁開啟，在閥瓣上設有小補水閥，當系統側管網有微小滲漏或水源壓力有波動時，可以通過補水閥給管網補水，平衡上、下腔壓力，穩定了閥瓣，從而避免了誤報警。
2.1.2、延遲器
延遲器是一個有進水口和出水口的圓筒形儲水容器，下端有進水口，與報警閥的報警口連接相通，上端有出水口，連接水力警鈴。由于系統的供水源壓力存在波動現象，能使閥瓣出現瞬間開啟，水流經過座圈上溝槽及小孔首先進入延遲器，由于水源壓力波動的時間很短，閥瓣很快就能自動復位(關閉)，所以進入延遲器的水量很小，可以由延遲器來收集水，并經過底部的泄水口排泄，延遲器的這一緩沖時間作用，避免了水流壓力波動而引起水力警鈴的誤報警。水從延遲器的進水口流入到出水口流出所需要時間為延遲時間，本裝置為5~90S，水流停止后，遺留在延遲器中的水由泄水口排出，排完所需時間(排水時間)小于5min。
2.1.3、水力警鈴
水力警鈴是一種水力驅動的機械裝置。由殼體、葉輪、鈴錘和鈴蓋等組成。當閥瓣被打開，水流通過座圈上的溝槽和小孔進入延遲器，充滿后，繼續流向水力警鈴的進水口，在一定的水流壓力下，推動葉輪帶動鈴錘轉臂旋轉，使鈴錘連續擊打鋁鈴而發出報警鈴聲。
2.2、工作原理
濕式報警閥裝置長期處于伺應狀態，系統側充滿工作壓力的水，自動噴水滅火系統控制區內發生火警時，系統管網上的閉式灑水噴頭中的熱敏感元件受熱爆破自動噴水，濕式報警閥系統側壓力下降，在壓差的作用下，閥瓣自動開啟，供水側的水流入系統側對管網進補水，整個管網處于自動噴水滅火狀態。同時，少部份水通過座圈上的小孔流向延遲器和水力警鈴，在一定壓力和流量的情況下，水力警鈴發出報警聲響，壓力開關將壓力信號轉換成電信號，啟動消防水泵和輔助滅火設備進行補水滅火，裝有水流指示器的管網也隨之動作，輸出電信號，使系統控制終端及時發現火災發生的區域,達到自動噴水滅火和報警的目的.
