二、實驗所用單元
同實驗一。
三、傳感器實驗臺實驗原理及電路
將四個應變片電阻分別接入電橋的四個橋臂，兩相鄰的應變片電阻的受力方向不同，組成全橋形式的測量電路，轉換電路的輸出靈敏度進一步提高，非線性得到改善。實驗電路圖見圖3-1，全橋的輸出電壓UO＝4EKε
四、傳感器實驗臺實驗步驟
1、按實驗一的實驗步驟1至3進行操作。
2、按圖3-1接線，將四個應變片接入電橋中，注意相鄰橋臂的應變片電阻受力方向必須相反。

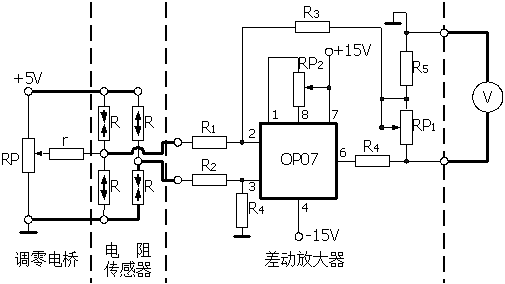

圖3-1 電阻式傳感器全橋?qū)嶒炿娐?br /> 3、調節電橋平衡電位器RP，使數字電壓表指示接近零，然后旋動測微器使表頭指示為零，此時測微器的讀數視為系統零位。分別上旋和下旋測微器，每次0.4mm，上下各2mm，將位移量X和對應的輸出電壓值UO記入下表中。
表 3-1
| X(mm) | 0 | ||||||||||
| UO(mV) | 0 |
五、實驗報告
1、根據表3-1，畫出輸入/輸出特性曲線 ，并且計算靈敏度和非線性誤差。
2、全橋測量時，四個應變片電阻是否必須全部一樣？
