2.了解載頻信號的產生方法
3.掌握二相絕對碼與相對碼的碼變換方法
二、數字通信原理實驗箱實驗電路工作原理
（一）調制實驗：
在本實驗中，絕對移相鍵控（PSK）是采用直接調相法來實現的，也就是用輸入的基帶信號直接控制已輸入載波相位的變化來實現相移鍵控。
PSK調制在數字通信系統中是一種極重要的調制方式，它具有優越的抗干擾噪聲性能及較高的頻帶利用率。因此，PSK在許多場合下得到了十分廣泛的應用。

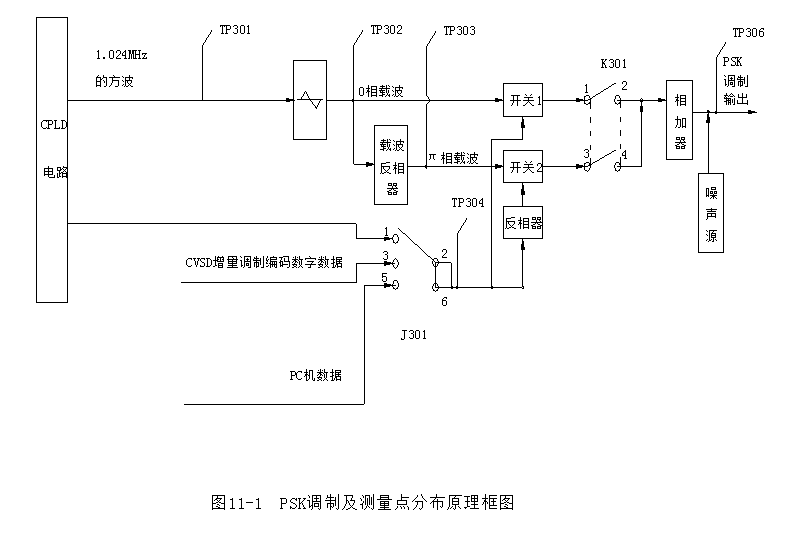

本實驗中PSK調制模塊原理框圖（如圖10-1）。從圖10-1可見，二相PSK(DPSK)的載波為1.024MHz，數字基帶信號有32Kbit/s偽隨機碼、2KHz方波、CVSD編碼信號、PC數據等。
1.載波倒相器
模擬信號的倒相通常采用運放來實現。電路由U301B等組成，來自1.024MHz載波信號輸入到U301的反相輸入端6腳，在輸出端即可得到一個反相的載波信號，即相載波信號。為了使0相載波與相載波的幅度相等，在電路中加了電位器W301和W302。
2.模擬開關相乘器
對載波的相移鍵控是用模擬開關電路實現的。
0相載波與相載波分別加到模擬開關1：U302：A的輸入端（1腳）、模擬開關2：U302：B的輸入端（11腳），在數字基帶信號的信碼中，它的正極性加到模擬開關1的輸入控制端（13腳），它反極性加到模擬開關2的輸入控制端（12腳）。用來控制兩個同頻反相載波的通斷。當信碼為“1”碼時，模擬開關1的輸入控制端為高電平，模擬開關1導通，輸出0相載波，而模擬開關2的輸入控制端為低電平，模擬開關2截止。反之，當信碼為“0”碼時，模擬開關1的輸入控制端為低電平，模擬開關1截止。而模擬開關2的輸入控制端卻為高電平，模擬開關2導通。輸出相載波，兩個模擬開關的輸出通過載波輸出開關K301合路疊加后輸出為二相PSK調制信號，如圖10-2所示。
在數據傳輸系統中，由于相對移相鍵控調制具有較強的抗干擾噪聲能力，在相同的信噪比條件下，可獲得比其他調制方式（例如：ASK、FSK）更低的誤碼率，因而廣泛應用在實際通信系統中。
相對移相，就是利用前后碼元載波相位的相對變化來傳遞信息，所以也稱為“差分移相”。

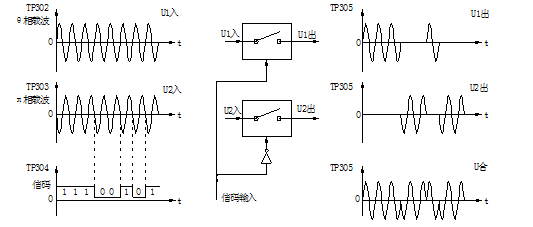

圖10-2 模擬開關相乘器工作波形
DPSK調制是采用碼型變換加絕對調相來實現，即把數據信息源（如偽隨機碼序列、增量調制編碼器輸出的數字信號）作為絕對碼序列an，通過碼型變換器變成相對碼序列bn，然后再用相對碼序列bn，進行絕對移相鍵控，此時該調制的輸出就是DPSK已調信號。
DPSK是利用前后相鄰碼元對應的載波相對相移來表示數字信息的一種相移鍵控方式。
絕對碼是以基帶信號碼元的電平直接表示數字信息的，如規定高電平代表“1”，低電平代表“0”。
相對碼是用基帶信號碼元的電平與前一碼元的電平有無變化來表示數字信息的，如規定：相對碼中有跳變表示1，無跳變表示0。
圖10-3 BPSK、DPSK編碼波形
圖10-4（a）是相對碼編碼器電路，可用模二加法器延時器（延時一個碼元寬度Tb）來實現這兩種碼的互相轉換。
圖10-4（a） 相對碼編碼器電路 圖10-4（b） 工作波形
設輸入的相對碼an為1110010碼，則經過相對碼編碼器后輸出的相對碼bn為1011100，即bn= an bn–1。 圖10-4（b）是它的工作波形圖。
（二）解調實驗

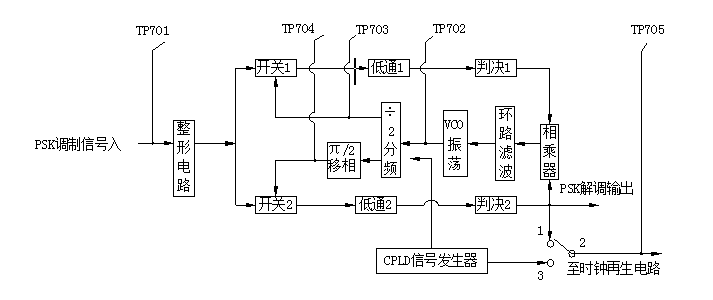

二相BPSK(DPSK)解調器的總電路方框圖如圖10-5所示。該解調器由三部分組成：載波提取電路、位定時恢復電路與信碼再生整形電路。載波恢復和位定時提取，是數字載波傳輸系統必不可少的重要組成部分。載波恢復的具體實現方案是和發送端的調制方式有關的，以相移鍵控為例，有：N次方環、科斯塔斯環(Constas環)、逆調制環和判決反饋環等。近幾年來由于數字電路技術和集成電路的迅速發展，又出現了基帶數字處理載波跟蹤環，并且已在實際應用領域得到了廣泛的使用。但是，為了加強學生基礎知識的學習及對基本理論的理解，我們從實際出發，選擇科斯塔斯環解調電路作為基本實驗。
1.二相(BPSK，DPSK)信號輸入電路
由BG701(3DG6)組成射隨器電路，對發送端送來的二相(BPSK、DPSK)信號進行前后級隔離，由U701(LM311)組成模擬信號放大電路，進一步對輸入小信號的二相(PSK、DPSK)信號進行放大后送至鑒相器1與鑒相器2分別進行鑒相。
圖10-5 解調器總方框圖
2. 科斯塔斯環提取載波原理
科斯塔斯環由U701(LM311)模擬運放放大后的信號分兩路輸出至兩鑒相器的輸入端，鑒相器1與鑒相器2的控制信號輸入端的控制信號分別為0相載波信號與π/2相載波信號。這樣經過兩鑒相器輸出的鑒相信號再通過有源低通濾波器濾掉其高頻分量，再由兩比較判決器完成判決解調出數字基帶信碼，由U706A與U707A構成的相乘器電路，去掉數字基帶信號中的數字信息。得到反映恢復載波與輸入載波相位之差的誤差電壓Ud, Ud經過環路低通濾波器R718、R719、C706濾波后，輸出了一個平滑的誤差控制電壓，去控制VCO壓控振蕩器74S124。
它的中心振蕩輸出頻率范圍從1Hz到60MHz，工作環境溫度在0～70℃，當電源電壓工作在+5V、頻率控制電壓與范圍控制電壓都為+2V時，74S124的輸出頻率表達式為：
f0 = 5×10-4/Cext，在實驗電路中，調節精密電位器W701(100KΩ)的阻值，使頻率控制輸入電壓(74LS124的2腳)與范圍控制輸入電壓(74LS124的3腳)基本相等，此時，當電源電壓為+5V時，才符合：f0 = 5×10-4/Cext,再變改電容CA701(80Pf～110Pf),使74S124的7腳輸出為2.048NHZ方波信號。74S124的6腳為使能端，低電平有效，它開啟壓控振蕩器工作；
當74S124的第7腳輸出的中心振蕩頻率偏離2.048MHz時，此時可調節W701，用頻率計監視測量點TP702上的頻率值，使其準確而穩定地輸出2.048MHz的載波信號。
該2.048MHz的載波信號經過分頻(÷2)電路：U709一次分頻變成1.024MHz載波信號，并完成π/2相移相。由U709B的9腳輸出π/2相去鑒相器2的控制信號輸入端U302D(4066)的6腳，由U709A的5腳輸出0相載波信號去鑒相器1的控制信號輸入端U302C(4066)的5腳。這樣就完成了載波恢復的功能，此時K701需選擇1-2腳。

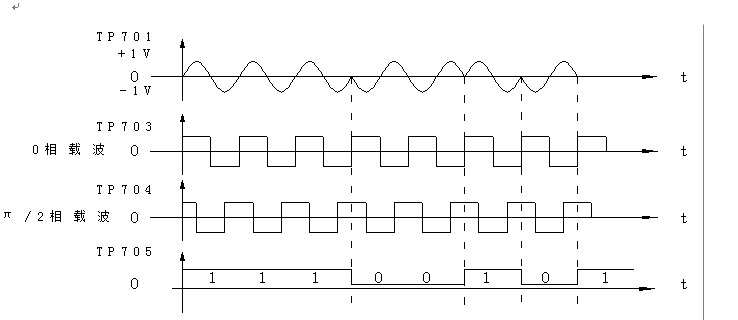

圖10-6是該解調環各輸出測量點波形圖，從圖中可看出該解調環路的優點是：
①該解調環在載波恢復的同時，即可解調出數字信息。
②該解調環電路結構簡單，整個載波恢復環路可用模擬和數字集成電路實現。
但該解調環路的缺點是：存在相位模糊。
三、實驗內容
1.二相PSK調制實驗
調整好載波幅度，觀察TP301～TP306各測量點的波形。
2.PSK解調實驗
3. PSK解調載波提取實驗
將PSK的電路調整到最佳狀態，逐一測量TP701～TP705各點處的波形，畫出波形圖并作記錄，注意相位、幅度之間的關系。
四、實驗步驟及注意事項
1．打開實驗箱右側電源開關，電源指示燈亮。
2．跳線開關設置功能如下：
J301：1-2腳相連，偽隨機碼32KB/s碼型為111100010011010BPSK或其相對碼DPSK或2KHz偽隨機碼，由薄膜鍵盤選擇輸出；當薄膜鍵盤選擇“03 DPSK”時，可將TP304波形與TP110點波形進行對比，觀測絕對碼與相對碼的轉換關系；J701選擇“PSK”，可在TP707點觀測到轉換過來的絕對碼波形，同TP110。
5-6腳相連，輸入CVSD（ΔM）編碼的數字輸出信號；
9-10腳相連，傳輸PC機數據，可為PC機文件或短消息數據。
K301：1-2和3-4均相連時，疊加合成開關。
K302：1－2：在已調信號中加入噪音，電位器W101調整噪聲幅度,可在噪聲模塊中TP108處測得波形(模仿實際通信中的信道噪聲，噪聲幅度不能太大)；
2－3：不加入噪音。
SW02：1－2：PSK自環（自環實驗時必須選擇）；
2－3：斷開自環，PSK可通過MODEM接口實現兩個實驗平臺間的雙工通信（此實驗將在后續章節中完成）。
3． 將本實驗電路調整到最佳狀態，逐一測量TP301～TP306、TP701～TP705各點處的波形，畫出波形圖并作記錄，注意相位、幅度之間的關系。
五、測量點說明
TP301：頻率為1.024MHz方波信號，由U101芯片(EPM7128)編程產生，
TP302：1.024MHZ載波正弦波信號，可調節電位器W301改變幅度（一般2V左右）。
TP303：1.024MHZ載波正弦波信號，與TP302反π相，可調節電位器W302改變幅度。
TP304：作為數字基帶信碼信號輸入波形，由開關J301和薄膜鍵盤選擇決定。
1-2腳相連，偽隨機碼32KB/s碼型為111100010011010BPSK或其相對碼DPSK或2KHz的方波，由薄膜鍵盤選擇輸出；
5-6腳相連，輸入CVSD（ΔM）編碼模塊的數字編碼信號輸出；
9-10腳相連，PC機數據。
TP305：PSK調制信號輸出波形。由開關K301決定。
1-2相連3-4斷開時，TP305為0相載波輸出；
1-2斷開3-4相連時，TP305為π相載波輸出；
1-2和3-4均相連時，TP305為PSK調制信號疊加輸出。
TP306：衰減或放大的PSK調制信號輸出�？烧{(diào)節電位器W303改變幅度。
K302的1-2腳相連時，在調制信號中加入噪聲，模擬實際通信中的信道傳輸。
TP701：PSK解調信號輸入波形。
由開關SW02決定。
1－2腳相連時：PSK自環，即同一平臺上PSK調制解調；
2－3相連時：PSK自環斷開，PSK可通過MODEM接口實現兩個實驗平臺間的雙工通信。
TP702：壓控振蕩器輸出2.048MHz的載波信號，建議用頻率計監視測量該點上的頻 率值有偏差時，此時可調節W701，使其準確而穩定地輸出2.048MHz的載波信號，此時K701需選擇1-2腳。
K701：1-2腳連為通過科斯塔斯環提取載波時鐘
2-3腳連為CPLD直接給解調電路送一個載波時鐘
TP703：頻率為1.024MHz的0相載波輸出信號。
TP704：頻率為1.024MHz的π/2相載波輸出信號，對比TP703。
TP705：PSK解調輸出波形，即數字基帶信號（見“數字同步與眼圖觀察”模塊）。

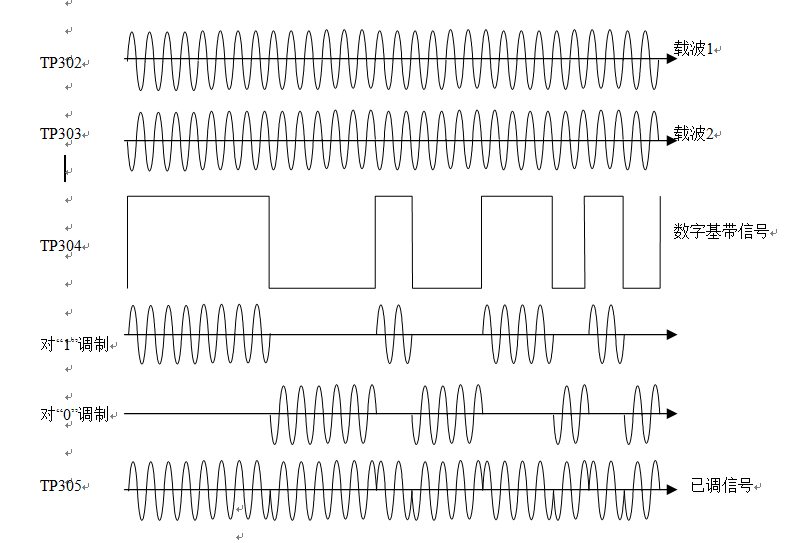

圖10-7 PSK調制模塊波形示意圖
六、實驗報告要求
1.簡述DPSK調制解調電路的工作原理及工作過程。
2.根據實驗測試記錄（波形、頻率、相位、幅度以及時間對應關系）依此畫出調制解調器各測量點的工作波形，并給以必要的說明。
