創意組合式軸系結構設計實驗
一、實驗?zāi)康?br />
熟悉并掌握軸系結構設計中有關軸的結構設計、滾動軸承組合設計的基本方法。
二、實驗設備

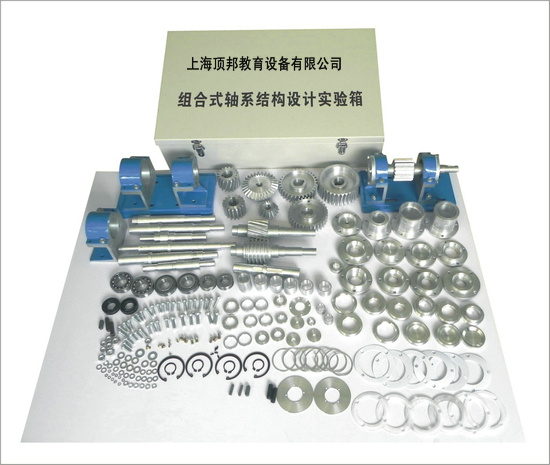

1、創意組合式軸系結構設計與分析實驗箱。
實驗箱由8類40種168件零件組成，能方便的組合出數十種軸系結構方案。具有開設軸系結構設計和軸系結構分析兩大項實驗功能，對培養和提高學生的機械設計能力、機械結構能力及機構創新能力的具有明顯的效果。
2、繪圖工具
鉛筆、三角板等。
三、實驗內容
1、指導教師根據下表可以選擇性安排每組的實驗內容( 實驗題號)或?qū)W生自行確定實驗方案。
2、進行軸的結構設計與滾動軸承組合設計。
每組學生根據實驗題號的要求，進行軸系結構設計，解決軸承類型選擇,軸上零件定位固定軸承安裝與調節、潤滑及密封等問題。
3、繪制軸系結構裝配圖。
4、每人編寫實驗報告一份。
四、實驗步驟
1、明確實驗內容，理解設計要求。
2、復習有關軸的結構設計與軸承組合設計的內容與方法(參看教材有關章節)。
3、構思軸系結構方案
(1)根據齒輪類型選擇滾動軸承型號。
(2)確定支承軸向固定方式(兩端固定；一端固定、一端游動)。
(3)根據齒輪圓周速度(高、中、低)確定軸承潤滑方式(脂潤滑、油潤滑)。
(4)選擇軸承端蓋形式(凸緣式、嵌入式)并考慮透蓋處密封方式(氈圈、皮碗、油溝等)。
(5)考慮軸上零件的定位與固定，軸承間隙調整等問題。
(6)繪制軸系結構方案示意圖。
4、組裝軸系部件
根據軸系結構方案，從實驗箱中選取合適零件并組裝成軸系部件、檢查所設計組裝的軸系結構是否正確。
5、繪制軸系結構草圖。
6、將所有零件放入實驗箱內的規定位置。
7、寫出實驗報告。
附：部分軸系結構裝配圖
