本實驗平臺是一套熱電冷聯供系統，主要由微型燃氣輪機、煙氣換熱器及溴化鋰吸收式制冷機組成。本系統可以實現對微型燃氣輪機基本性能、余熱利用及制冷性能進行綜合測試。通過本實驗裝置，能夠進行多學科交叉實驗訓練與科學研究，可以培養本科生實踐能力、獨立思考能力和創新能力等。
A 平臺功能

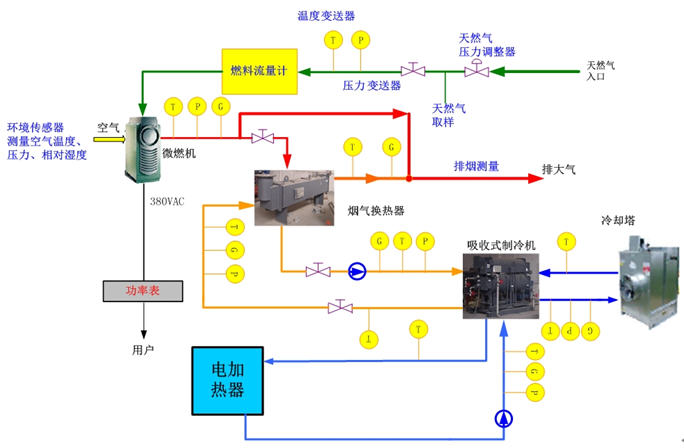

本實驗平臺示意圖如圖所示，主要由C30微型燃氣輪機，余熱回收設備煙氣換熱器及吸收式制冷機組成。
通過本實驗平臺，可以完成微型燃氣輪機基本性能的測試。微型燃氣輪機運動部件較少、重量輕、噪聲小、環境友好，是熱電冷聯供動力系統的最佳選擇，通過本實驗，可以讓學生親身感受到微型燃氣輪機的諸多優點，激發其對微型裝置的研究興趣。同時，通過實驗中的啟停過程、變負荷過程，觀察微型燃氣輪機的性能變化趨勢，結合已掌握的葉輪機械原理知識，分析其變化趨勢。
基于微型燃氣輪機的冷熱電聯產實驗平臺
利用本實驗平臺，還可以完成對余熱回收循環系統性能的測試。微型燃氣輪機排煙溫度高達270℃，具有較高的利用價值。學生可以通過傳熱學的相關知識，對余熱回收裝置的性能有定量的認識，同時通過工程熱力學知識，分析余熱利用效率，使學生建立能量綜合梯級利用可提高整個動力裝置循環效率的觀點。
通過本實驗平臺，可以完成對溴化鋰吸收式制冷系統性能的測試。利用微型燃氣輪機高溫排煙中回收的余熱，通過溴化鋰制冷系統獲取一定制冷量。通過制冷方面所學的知識，學生可以對制冷系統進行制冷系數等相關參數的分析。
總之，通過本實驗裝置，學生切身體會到微型燃氣輪機、分布式供能系統、能量綜合梯級利用的優點，并運用所學知識，對系統進行部件或系統綜合分析，激發學生的創新熱情。
具體功能如下：
l 可測量微型燃氣輪機啟動、停機、變負荷時功率、轉速、排氣溫度及發電效率的變化關系
l 環境溫度對微型燃氣輪機功率、轉速和發電效率的影響
l 微型燃氣輪機啟動、停機、變負荷時NOx、SOx、CO的排放變化規律
l 余熱回收量與微型燃氣輪機功率、效率的關系
l 供熱水溫與余熱回收量、微型燃氣輪機功率和效率的關系
l 熱電聯供效率
l 制冷量與微型燃氣輪機功率和效率的關系
l 冷熱電聯供時發電功率、熱負荷、制冷量與微型燃氣輪機效率、排氣溫度之間的關系
l 電冷聯供、熱電冷聯供效率變化規律
B 服務課程
《燃氣輪機裝置》、《燃氣-蒸汽聯合循環》、《熱能與動力測試技術》、《汽輪機原理》、《制冷原理》、《工程熱力學》、《傳熱學》等。
C 培養目的
本實驗平臺立足于制冷、傳熱學、工程熱力學、熱能與動力工程測試技術、葉輪機械等多學科的交叉融合，以滿足本科生和研究生在聯合循環系統及微型燃氣輪機方面的教學與科研訓練要求。通過制冷、傳熱、葉輪機械等多學科相互交叉，以及整個實驗系統的開發，將構成該專業實驗室的教學科研實驗基礎；對各成熟的技術進行系統化集成，構建新型的多種能源形式的能量綜合梯級利用系統，形成專業實驗室的工程教學訓練基礎。
本實驗平臺將為本科生建立完善的示范實驗系統，以使其獲得在動力、余熱回收、制冷系統集成的研究經歷和訓練。
