一、概述
傳感與檢測實訓裝置由控制屏、實訓掛箱、實訓桌組成，通過本實訓臺可完成各類傳感器數據采集、組態軟件編程、Labview編程、單片機控制、PLC控制等實訓。
設有電流型漏電保護器，對人身安全起到一定的保護。
裝置采用組件式結構，更換實驗?zāi)K便捷。如需擴展功能或開發新實驗，只需添加實驗?zāi)K掛箱即可，永不淘汰。

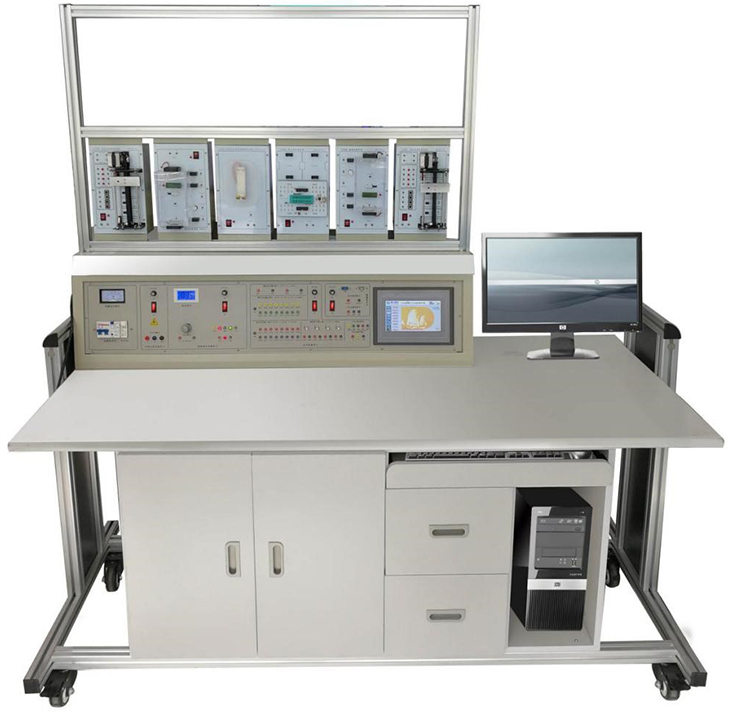

（參考圖片）
二、主要技術參數
1、輸入電源：AC220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）
3、裝置容量：500VA
4、重量：100Kg
5、外形尺寸：168×70×160
三、裝置構成
（一）實驗屏：實訓時放置實訓掛箱，并提供實訓電源，鐵質雙面亞光密紋噴塑結構。
1、電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
2、電源輸出：有保險絲和漏電保護開關二級保護功能。輸出單相交流220V工作電壓有高精度電壓表電流表指示。
直流電源電源：+5V/5A，+12V/2A，-12V/2A輸出，不同顏色插頭，過流自動保護功能。
3、DDS信號源部分（正弦波、三角波、方波），幅度、頻率可調。 幅度：0-5V；頻率：300-4000HZ；
4、多功能采集面板，采用2mm燈籠接口
數字信號輸入接口：16路，0/5V；
數字信號輸出接口：16路，0/5V，20mA；
模擬信號輸入接口：4路，V/I切換，0～5V/0～20mA；
模擬信號輸出接口：2路，0～5V，RL:1.5K；
總線通信接口：RS422總線，1路；RS485總線，1路；
USB通信接口：1路，開放式通訊協議；
5、可編程組態顯示屏，采用昆侖通泰TPC7062TI，7吋彩色顯示屏；
（二）實訓桌：鋁木結構，桌面為防火、防水、耐磨高密度板，電腦桌連體設計，造型美觀大方。采用特制模具制作的優質鋁合金做框架，鋁合金表面經氧化處理，經久耐用，美觀大方，符合現代審美觀，桌面為防火、防水、耐磨高密度板，桌子下部配置儲存柜及電腦主機柜。
（三）實訓模塊：
| 序號 | 型號 | 名 稱 | 功 能 |
| 1 | GC–01 | 單片機實驗掛箱（一） |
單片機核心板接口 89C51單片機核心板及仿真器模塊 STM32F103單片機核心板及仿真器模塊 USB通信接口 電源電路 單片機IO口接線端子 外設擴展接口 |
| 2 | GC–02 | 單片機實驗掛箱（二） |
獨立/矩陣按鍵區 LED指示燈 蜂鳴器/功放喇叭 數碼管 時鐘芯片 2.4G模塊接口座 WIFI模塊借口座 RS485接口電路 CAN接口電路 LCD/TFT顯示屏 |
| 3 | GC–03 |
霍爾傳感器閉環控制實驗掛箱（三） |
單個A3144霍爾傳感器； 0-360度旋轉霍爾角度傳感器； 直流電機； 可控PWM調速、正反轉電機驅動電路； |
| 4 | GC–04 |
光電式傳感器閉環控制實驗掛箱（四） |
槽型光電開關； 旋轉式光電編碼器 直流電機； 可控PWM調速、正反轉電機驅動電路； |
| 5 | GC–05 |
壓力傳感器應用實驗掛箱（五） |
雙孔懸臂平行梁應變式壓力傳感器； 氣壓傳感器； 橋式采集電路； |
| 6 | GC–06 | 三維加速度/角速度傳感器實驗掛箱（六） |
引線式六軸加速度傳感器模塊； 數據轉換電路； 數據監控顯示電路； |
| 7 | GC–07 | 溫度/濕度閉環控制實驗掛箱（七） |
密閉透明亞克力實驗空間； 加熱電路； 溫度/濕度傳感器電路； 風扇驅動電路； 除濕電路； |
| 8 | GC–08 | 直線運動控制實驗掛箱（八） |
步進電機； 電梯模型； 限位行程開關； 位置光電開關； 步進電機驅動電路 |
| 9 | GC–09 | 震動傳感器模塊 |
3種振動源： 震動單元： 壓電式傳感器等 |
| 10 | PLC-01 | PLC主機模塊 |
S7300 CPU313C-2DP 128 KB 工作存儲器：0.07ms/1000 條指令；集成 DI16/DO16；3 路脈沖輸出 (2.5kHz)；使用 24V (30kHz) 增量式編碼器進行 3 通道計數和測量；MPI+DP 接口（DP 主站或 DP 從站）；最多可擴展連接 31 個模塊；具有直接數據交換的發送和接收功能；恒定總線循環時間；路由；S7 通信（可加載 FB/FC）； |
| 11 | PLCX-01 | PLC實訓模塊1 |
交通燈控制； 藝術彩燈控制； 適用于PLC、單片機控制 |
| 12 | PLCX-02 | PLC實訓模塊2 |
電動機模擬控制； 自動售貨機控制； 適用于PLC、單片機控制 |
| 13 |
★通信板： |
1）實驗臺地址范圍0-255。 2）具有WIFI、RJ45、RS485上位機通信接口。 3）上位機與各學生實驗臺智能測量?jī)x表數據交換，接口轉換功能。 4）工作溫度范圍-20℃～+50℃。 |
|
| 14 |
★實驗臺管理軟件（上位機軟件） |
具有軟件著作權（共1套） |
1）添加、刪除、配置各實驗臺模塊。 2）實時監測各學生實驗臺各項模塊實時參數。 3）遠程控制各實驗臺模塊功能開關，按鍵鎖定。 4）軟件用戶登錄管理功能。 |
| 16 | 配套資源 | 見附件 |
1、基礎部分
1）霍爾傳感器的轉速測量實驗
2）光電式傳感器的轉速測量實驗
3）壓力傳感器測量實驗
4）三維加速度/角速度數據采集實驗
5）濕敏傳感器實驗
6）多種溫度傳感器測溫實驗
7）壓電加速度式傳感器的特性實驗
8）89C51單片機核心板模塊實驗
9）STM32F103單片機核心板模塊實驗
10）RS485總線通信模塊實驗
11）CAN宗信通信模塊實驗
12）2.4G無線通信模塊實驗
13）WIFI無線通信模塊實驗
14）LCD/TFT顯示屏驅動實驗
15) 矩陣按鍵驅動實驗
16）傳感器通用接口板，可拔插傳感器模塊。
17）單片機核心板通用接口板，可拔插單片機核心板。
2、綜合部分
（1）直線運動控制
（2）交通燈顯示
（3）數碼管顯示
（5）繼電器控制
（6）電機閉環測控模塊
（7）溫度閉環控制等
3、LABVIEW實訓部分
（1）labview軟件與底層硬件的RS485通信實驗；
（2） labview軟件與底層硬件的RS422通信實驗；
（3）labview軟件采集四通道電壓與顯示實驗；
（4）labview軟件控制輸出電平實驗；
（5）labview與底層硬件USB通信實驗；
（6）labview電平開關量讀取實驗；
（7）labview電平開關量設置實驗；
（8）labview溫度風冷控制綜合實驗；
（9）labview簡易示波器綜合實驗；
（10）labview壓力采集綜合實驗；
（11）labview直線運動控制綜合實驗
4、PLC實訓項目：
（1）交通燈控制；
（2）藝術彩燈控制；
（3）電動機模擬控制；
（4）自動售貨機控制；
（5）基于觸摸屏控制方式的基本指令編程練習
（6）基于觸摸屏控制方式的溫度PID控制
（7）PLC編程實訓
