計算帶輪比率
大致步驟：在這個實驗里，將計算所給例題中帶輪的比率，即傳動比。在下個實驗中計算帶傳動中軸的力矩和轉速時會用到這個數值。

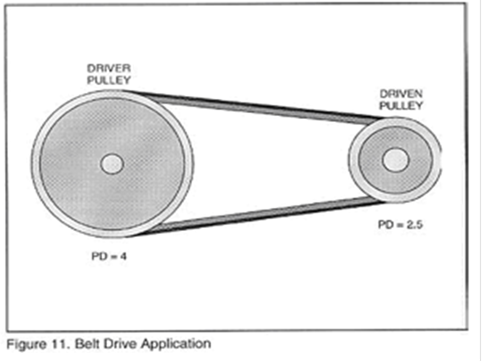

1． 計算圖示11帶輪的比率，在這種情況下，一個帶輪的直徑是60mm，另一個是
100mm。帶輪比率為：PR=60/100=0.6

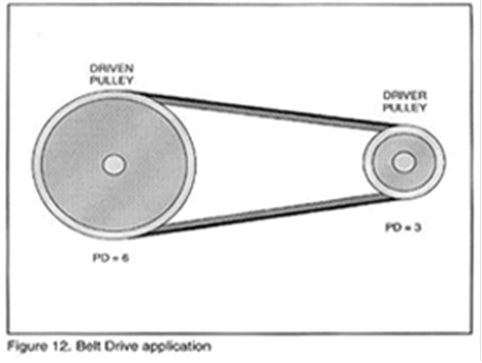

2． 計算如圖12所示帶輪比率
帶輪比率＝_____________________

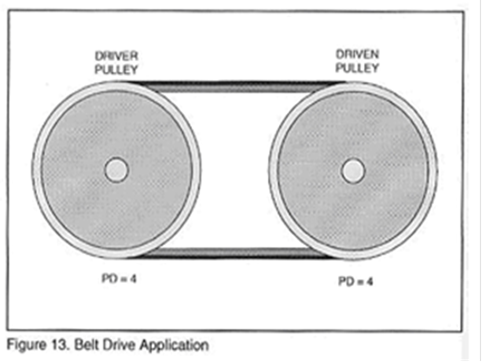

3． 計算圖13所示帶輪比率
帶輪比率＝_____________________

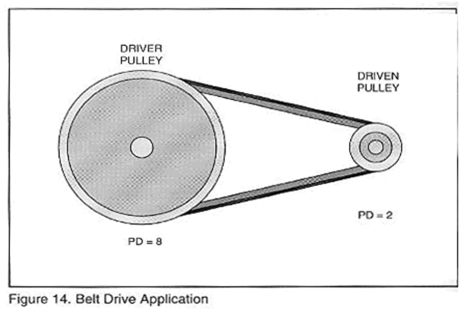

4． 計算如圖14所示帶輪比率
帶輪比率＝_____________________
實驗2 計算帶傳動系統中軸的轉速和力矩
大致步驟：在這個實驗中，將利用公式來計算主動軸和從動軸的轉速和力矩。

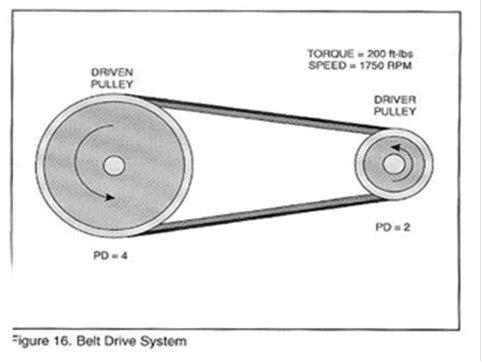

1． 計算圖16中所示帶傳動系統中從動軸的轉速，主動輪直徑為50mm，從動輪直徑
為100mm，主動輪力矩為200 n.m，算法如下：
帶輪比率＝100/50＝2
從動軸轉速＝1750RPM/2＝875RPM
2． 計算圖16所示帶傳動系統中從動軸的力矩
從動軸力矩：_____________________（n.m）

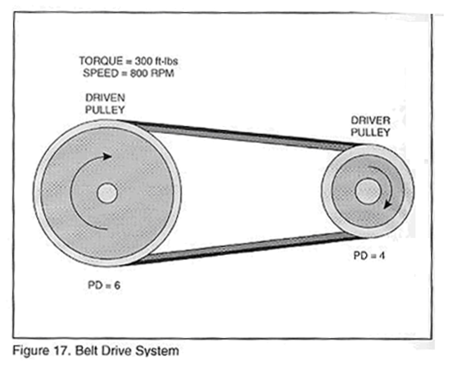

3． 計算圖17所示帶傳動系統中(其中主動輪直徑為100mm，從動輪直徑為150mm)
1）主動軸轉速：_____________________（rpm）
2）主動軸力矩：_____________________（n.m）
4． 計算從動軸轉速：
已知：主動軸 力矩＝200n.m，轉速＝3500RPM ，帶輪直徑＝50mm
從動軸 帶輪直徑＝200mm
從動軸轉速：_____________________（rpm）
從動軸力矩：_____________________（n.m）
5． 計算從動軸轉速
已知：主動軸 力矩＝400 n.m，轉速＝1000RPM，帶輪直徑＝175mm
從動軸 帶輪直徑＝100mm
從動軸轉速：_____________________（rpm）
從動軸力矩：_____________________（n.m）
