四、V帶傳動


1、 實驗的目的：
⑴了解帶傳動的構成，認識其組成元件；
⑵了解帶輪相關幾何參數的定義及其意義；
⑶掌握計算帶輪傳動比、帶傳動系統中軸的轉速及力矩的計算方法；
⑷了解帶的不同類型及其在工程實際中的應用；
⑸掌握V帶的安裝及校準方法；
⑹掌握帶張力的調整方法及張力的測量方法。

2 、實驗內容：
⑴計算帶輪傳動比；
⑵計算帶傳動系統中軸的轉速及力矩；
⑶安裝并校準V型帶；
⑷確定帶張力的方法；
⑸使用電機可調支撐座調整帶的張力；
⑹使用張力測試儀測量帶的張力。

3 、實驗的儀器與設備
電機一臺、電機可調支撐座、水平儀一個（長度為90mm）、百分表一個(0.01mm/格)、磁性表座一個、、直尺一把（20cm）、米尺一把、外徑千分尺（0-25mm）、張力測試儀、轉速表、塞尺、調整墊片等。

4、 實驗過程與步驟：


實驗1  計算帶輪比率


大致步驟：在這個實驗里，將計算所給例題中帶輪的比率，即傳動比。在下個實驗中計算帶傳動中軸的力矩和轉速時會用到這個數值。

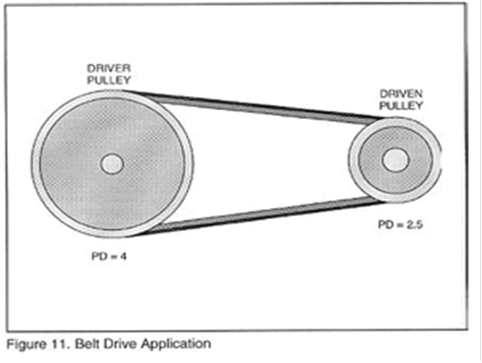

1．    計算圖示11帶輪的比率，在這種情況下，一個帶輪的直徑是60mm，另一個是
100mm。帶輪比率為：PR=60/100=0.6

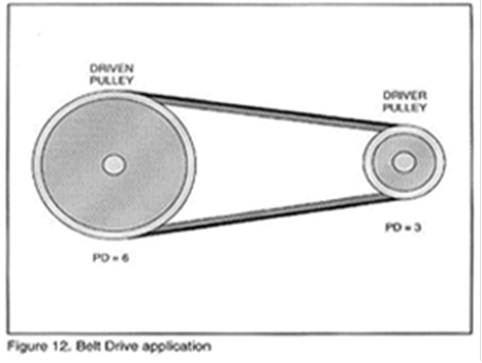

2．   計算如圖12所示帶輪比率
帶輪比率＝_____________________

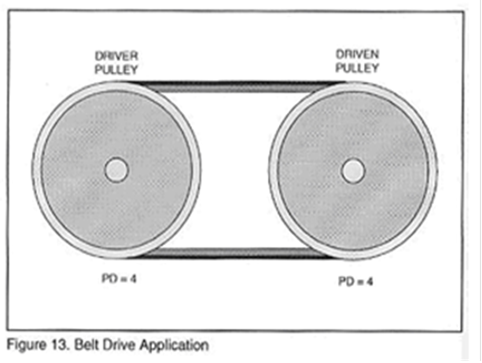

3．    計算圖13所示帶輪比率
帶輪比率＝_____________________

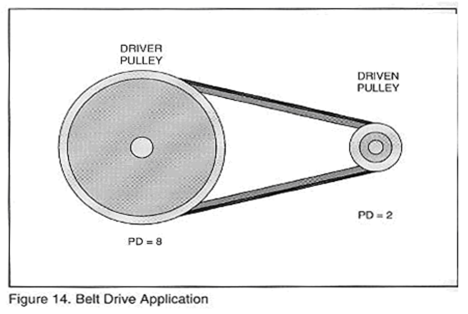

4．    計算如圖14所示帶輪比率
   帶輪比率＝_____________________
