管道安裝說明
實訓目的：
1. 了解儀表管道的分類。
2. 掌握管道敷設的方法及要求。
3. 掌握設計管道的技能。
實訓設施：
過程裝備安裝調試技能實訓裝置一套、不銹鋼復合管若干、大扳手等常用工具。
管道認識:
為了檢修方便，儀表工程中儀表、輔助容器、閥門、測量元件等，均用螺紋接頭或法蘭連接。儀表加工件是指儀表與儀表之間，儀表與工藝管道之間，工藝設備儀表與儀表管道之間，儀表管道與工藝管道之間，儀表配管及其附屬裝置之間的金屬、塑料機械加工的總稱，通常儀表加工件包括儀表接頭，法蘭和法蘭緊固件。
1.儀表接頭
儀表接頭也稱儀表管件。它包括所有儀表的接頭、儀表管道接頭、儀表閥門接頭、金屬軟管接頭等。按七流通的介質分，儀表接頭可分三種。第一種儀表接頭流通的介質為工藝介質，即這種接頭直接同工藝介質相接觸。第二種儀表接頭流通的介質為0.7-0.8MPa的壓縮空氣。第三種接頭用于保護電纜、電線和補償導線，如儀表電氣接頭和金屬軟管接頭。
本套實訓裝置采用的大部分屬于第一種儀表接頭。
 |
2.法蘭
法蘭是儀表加工件的一個大類，總的可分為兩類：一類是安裝取源部件用，如壓力、溫度取源部件；另一類是安裝儀表使用。有一片法蘭在設備上或儀表上，另一片法蘭，施工時要根據施工圖配上。
法蘭所使用的墊片的材料由管道介質的特性、溫度及工作壓力來決定�？刂崎y、孔板、轉子流量計、電磁流量計等法蘭使用的墊片與工藝管道使用的墊片相同。常用的有橡膠石棉墊片、金屬石棉纏繞式墊片、金屬墊片和透鏡墊片。
3.法蘭緊固件
法蘭緊固件是指螺栓、螺母和墊圈。
螺栓的數目一般為4的倍數，這是便于對角法（又稱十字法）擰緊。螺母的規格以“螺栓直徑×螺栓長度”來表示。
管道敷設要求：
1.儀表測量管道不應強求集中，以免管線過長造成滯后現象。在滿足測量要求的條件下，應盡可能按最短路徑敷設。
2.測量管道一般用氣焊對口焊接，高壓管道分支時采用三通連接，三通材質應與管道相同。
3.測量正、負壓管，應安裝在環境溫度相同的地方。減少因環境溫度不同而產生的誤差。
4.測量管道與高溫設備、管道連接時，應采取膨脹補償措施。
管道安裝步驟
1.根據儲水箱位置，確定磁力驅動泵安裝位置，選擇被控對象（如有機玻璃水箱，加熱圓筒等）的安裝位置，選擇傳感器，根據所選儀表器件安裝位置，畫出管路流程圖，及管道安裝圖。
2.根據管道安裝圖，首先固定好磁力驅動泵，其次安裝電動調節閥，安裝閥門及接頭。
3.根據儀表實際安裝位置及管道安裝要求，用割刀截取合適的不銹鋼復合管。

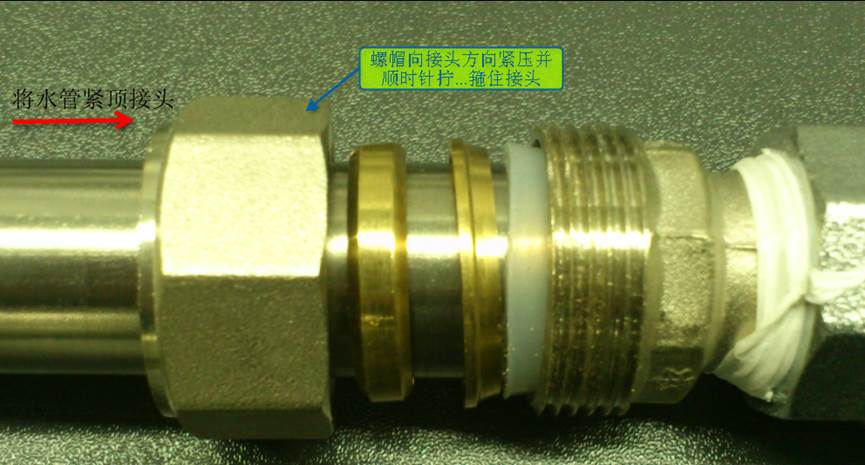

4.根據圖紙安裝儀表，管道及閥門等，安裝時要保證管路走向水平，彎管處采用不銹鋼90度彎頭，保證管路無傾斜現象，閥門接頭需纏生料帶部分應整齊。

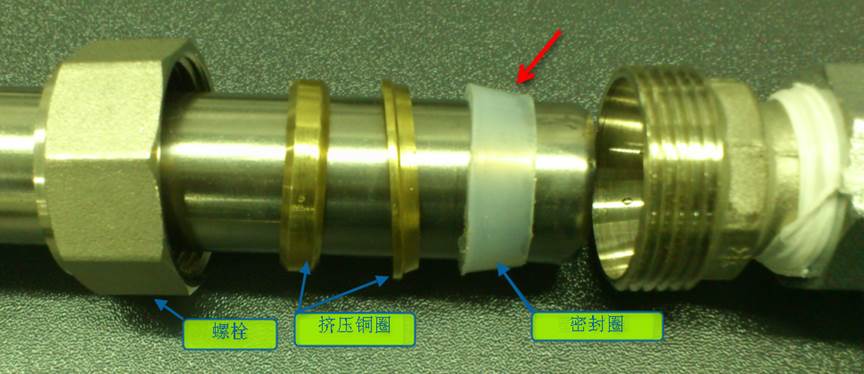

5.安裝完底板上管道后，再安裝網孔板上的管道。注意：編織軟管兩端接頭應放白色密封圈，保證管道走向水平，彎管處采用不銹鋼90度彎頭，整體走向應保證美觀、整齊、大方。
實訓報告要求
1.畫出管道安裝圖及各儀表器件安裝位置
2.寫出安裝注意事項
3.列出安裝所需器件清單
實訓臺故障設置表
| 開關序號 | 故障描述 | 原因 |
| K1 | 液位傳感器無信號輸出 | 液位傳感器1號引腳斷路 |
| K2 | 流量傳感器無信號輸出 | 流量傳感器1、2引腳斷路 |
| K3 | 差壓傳感器無信號輸出 | 差壓傳感器負端引腳斷路 |
| K4 | 無溫度測量信號，PT100異色端無電阻值 | PT100異色端斷路 |
| K5 | 調節閥給信號無動作，液晶顯示“NO_CTRL” |
調節閥控制信號線斷路故障 |
