液位/壓力傳感器認識與檢測
實訓目的：
1. 了解液位/壓力傳感器的工作原理。
2. 掌握液位/壓力傳感器計使用方法。
實訓設施：
過程裝備安裝調試技能實訓裝置平臺、實訓導線。
擴散硅液位/壓力傳感器的工作原理：
擴散硅式壓力變送器的傳感器部分是壓阻式壓力傳感器，它是基于半導體的壓阻效應，將單晶硅膜片和電阻條采用集成電路工藝結合在一起，構成硅壓阻芯片，然后將芯片封接在傳感器的外殼內，連接出電極引線而制成，如圖3-1所示。硅平膜片在微小變形時有良好的彈性特性，當硅片受壓后，膜片的變形使擴散電阻的阻值發生變化。其相對電阻變化可表示為：
式中
為壓阻系數；

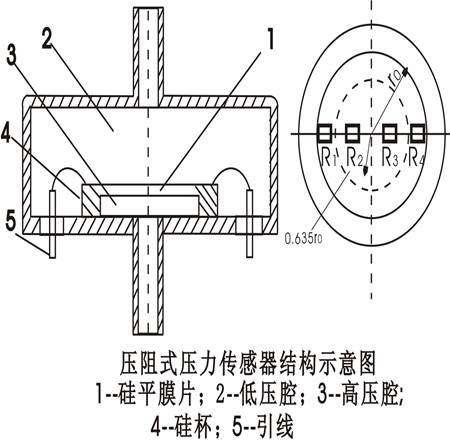

為應力。 圖3-1壓阻式壓力傳感器結構示意圖硅平膜片上的擴散電阻通常構成橋式測量電路，相對的橋臂電阻是對稱布置的，電阻變化時，電橋輸出電壓與膜片所受壓力成對應關系。上圖所示為一種壓阻式壓力傳感器的結構示意圖，硅平膜片在圓形硅杯的底部，硅杯的內外兩側輸入被測壓力及參考?jí)毫�，本套裝置的傳感器參考?jí)毫楫?dāng)?shù)卮髿鈮毫Α毫Σ钍鼓て冃�，膜片上的兩�?duì)電阻阻值發生變化，使電橋輸出相應壓力變化的信號。為了補償溫度效應的影響，一般還可在膜片上沿對壓力不敏感的晶向生成一個電阻，這個電阻只感受溫度變化，可接入橋路作為溫度補償電阻，以提高測量精度。
壓阻式壓力傳感器的靈敏度高，頻率響應高；結構比較簡單，可以小型化；可用于靜態、動態壓力測量；應用廣泛，測量范圍在0～0.0005MPa、0～0.002MPa至0～210MPa。本套裝置擴散硅壓力變送器的儀表量程為0～5KP、0～100KP精度為0.5級。
擴散硅液位/壓力傳感器調試步驟：
1、 圖3-2擴散硅液位/壓力傳感器兩線制接法：
圖3-2液位變送器兩線制接法
具體的接線：將X3接線端子排上的“24V+”接到X1液位變送器的“+”，變送器的“-”接到X2儀表信號采集端子“+”，信號采集端子“-”接到“24V-”端。
電動調節閥接線如下：
2、 將儲水箱中貯足水量，一般接近儲水箱容積的3/5，然后將V1、V3閥門打開，關閉V2閥門。
3、 打開控制面板上的總電源開關，給設備上電。
4、 打開智能儀表電源，設置儀表參數（操作參考智能儀表說明書）
Sn=33，DIP=1，量程下限D(zhuǎn)IL=0，量程上限D(zhuǎn) IH=50。
若進行自動控制，設置比例系數P=10，積分系數I=40，其余參數不變。
5、 在設備控制柜面板上打開水泵1電源，手動設置儀表輸出控制調節閥門開度，記錄儀表采集值。
查看儀表采集值與實際值是否一致，若不一致，可在儀表中修正偏移量。
6、 改變電動調節閥開度，觀察各測量值是變化，并做相應記錄。
實訓報告要求
1、 寫出擴散硅液位/壓力傳感器工作原理。
2、 畫出擴散硅液位/壓力傳感器兩線制線路接法。
3、 畫出水路圖。
4、 記錄液位傳感器偏移量
