鏈傳動實驗

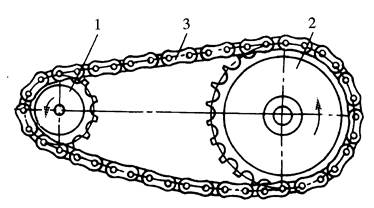

圖2-1 滾子鏈傳動
一、    鏈傳動的原理及特點
1、      鏈傳動的工作原理��
鏈傳動是由裝在平行軸上的主、從動鏈輪和繞在鏈輪上的環行鏈條所組成，以鏈作中間撓性件，靠鏈與鏈輪輪齒的嚙合來傳遞動力。
2、      鏈傳動的特點
1）鏈傳動沒有彈性滑動和打滑，能保持準確的平均傳動比
2）需要的張緊力小，作用在軸上的壓力也小，可以減少軸承的摩察損失
3）結構緊湊，能在溫度較高、有油污等惡劣環境條件下工作
4）鏈傳動的制造和安裝精度要求較低，中心距大時其傳動結構簡單
5）瞬時鏈速和瞬時傳動比不是常數，傳動平穩性較差
6）工作中有一定的沖擊和噪音
二、    實驗操作
1、     實驗的目的：
⑴了解鏈傳動的構成，認識其組成元件；
⑵掌握鏈輪傳動比、鏈傳動系統中軸的轉速及力矩的計算方法；
⑶了解傳動鏈的不同類型及期在工程實際中的應用；
⑷掌握滾子鏈的種類型及其應用；
⑸掌握鏈的允許垂度的確定方法；
2、     實驗內容：
⑴計算鏈輪傳動比、鏈傳動系統中軸的轉速及力矩；
⑵滾子鏈傳動系統的安裝及校準；
⑶確定鏈垂度的允許值；
⑷測量、調整鏈的垂度；
3、     實驗的儀器與設備
電機一臺、電機可調支撐座、大小鏈輪一對、鏈條一根、軸承座、立柱、傳動軸（φ20活塞桿）、T型螺釘、M12螺母、百分表一個（0.01mm/格）、直尺一把（20cm）、米尺一把、轉速傳感器、安裝工具一套等。
4、     實驗過程與步驟：
實驗1、計算鏈輪的比率
步驟：在這個實驗中，將計算所給例題中鏈傳動中鏈輪的比率.這是一個簡單的實驗，但是在后續實驗中都將用到鏈輪比率的計算.

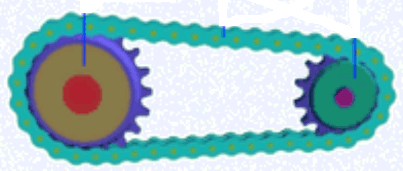

例：計算圖示2-2帶輪的比率，在這種情況下，一個鏈輪的齒數為Z1=20，另一個齒數為是Z2=40。傳動比為：i=20/40=0.5。

                       Z1=20                    Z2=40
圖2-2

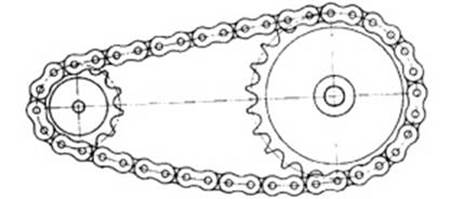

1、       計算如圖2-3所示鏈輪比率
鏈輪比率i=

                        Z1=25                    Z2=50
圖2-3

實驗2、計算鏈傳動系統中軸的轉速和力矩
大致步驟：在這個實驗中，將利用公式來計算主動軸和從動軸的轉速和力矩。
例：計算圖2-4中所示鏈傳動系統中從動軸的轉速和力矩，主鏈輪齒數為Z1=40，從動鏈輪齒數為Z2=20，主動輪力矩為10n.m，主動輪轉速120r/min。算法如下：
Ø  鏈輪比率i=40/20=2
Ø  從動軸轉速=120*2=240r/min
Ø  從動輪力矩：                       （n.m）

Z1=40                                    Z2=20
圖2-4
2、   計算圖2-5所示帶傳動系統中（其中主動鏈輪齒數為Z1=25mm，從動鏈輪齒數為Z2=50，主動輪力矩5.5N/m，主動輪轉速120r/min）
從動軸轉速：                     （rpm）
從動軸力矩：                     （n.m）

Z1=25                           Z2=50
圖2-5
