蝸輪蝸桿傳動機構


一、實驗的目的：
1、了解蝸輪蝸桿傳動的構成，認識其組成元件；
2、掌握蝸輪蝸桿相關幾何參數的定義及其意義；
3、掌握蝸輪蝸桿傳動比、蝸輪蝸桿系統中軸的轉動方向；
4、了解蝸輪蝸桿的不同類型及其在工程實際中的應用；
5、了解蝸輪蝸桿傳動的類型及其應用；
6、掌握蝸輪蝸桿傳動的特性。
7、訓練學生的工程實踐動手能力，培養學生的創新意識及綜合設計的能力。
二、實驗原理及特點
蝸桿傳動的主要優點是能得到很大的傳動比、結構緊湊， 其在分度機構中的傳動比i可達1000，在動力傳動中傳動比i＝10～80。由于蝸桿傳動屬于嚙合傳動，蝸桿齒是連續的螺旋齒，與蝸輪逐漸進入和退出嚙合，且同時嚙合的齒數對較多，故傳動平穩、噪聲低；在一定條件下，該機構可以自鎖。��
蝸桿傳動的主要缺點是效率低，當蝸桿主動時，效率一般為0.7～0.8； 具有自鎖時，效率僅為0.4左右。由于齒面相對滑移速度大，易磨損和發熱，不適于傳遞大功率；為減小磨損， 蝸輪齒圈常用銅合金制造，故其成本較高；蝸桿傳動對制造安裝誤差比較敏感， 對中心距尺寸精度要求較高。��
綜上所述， 蝸桿傳動常用于傳遞功率在50kW以下， 滑動速度在15 m/s以下的機械設備中。
三、實驗設備及功能
1）實驗臺機架

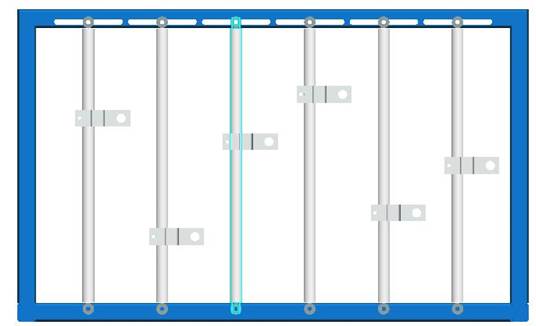

實驗臺機架如圖2所示：機架中有5根鉛垂的活塞桿，它們可沿X軸左右移動，固定靠六角頭螺釘和蝶型螺母固定。需移動時請先將蝶型螺母松開，雙手推動活塞桿.并盡可能使它保持垂直狀態。活塞桿上的滑塊可沿Z軸上下移動，用內六角螺釘將滑塊緊定在活塞桿上。（注意：在移動立柱或滑塊時需用直尺或卷尺量出它們的相對位置再把螺釘擰緊。）

圖2  機架

2）其它組件

3）其它標準件及工具
提供M5平頭螺釘.M3圓頭螺釘內六角扳手一套，1m卷尺一把，開口扳手1個。
