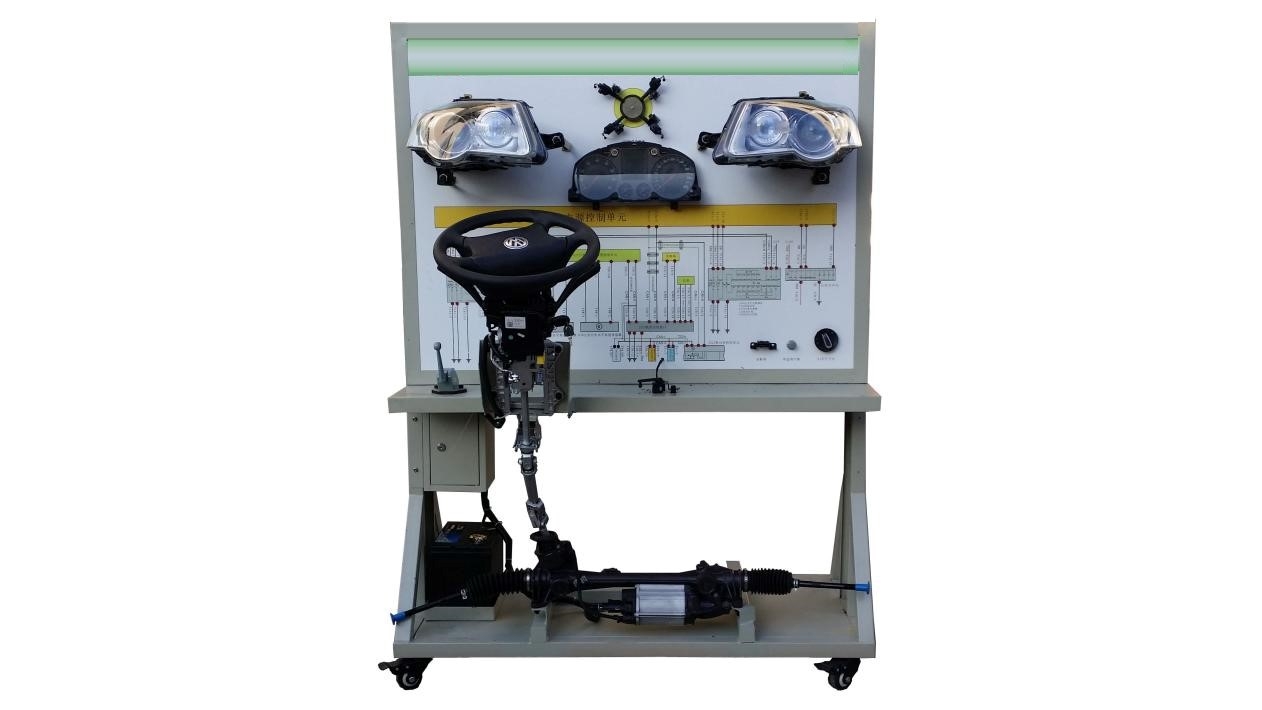

前照燈隨動轉向系統實訓臺(大眾邁騰)
設備采用大眾邁騰汽車前照燈隨動轉向系統實物為基礎，充分展示汽車前照燈隨動轉向系統的組成結構和工作過程。
適用于學校對汽車燈光隨動轉向系統的理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的前照燈隨動轉向系統，充分展示前照燈隨動轉向系統的組成結構。
2.操縱車輛各傳感器來模擬車身的不同狀態，可真實演示前照燈光束的上下/左右自動調節。
3.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；學校學員可直觀對照電路圖和實物，認識和分析前照燈自動調整系統的工作原理。
4.示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等系統自診斷功能。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測燈光系統各電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
7.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 ;面板:1200*900*4mm |
套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 大燈調節控制單元 | 套 | 1 | |
| 4 | 組合開關 | 套 | 1 | |
| 5 | 左右前照燈 | 套 | 1 | |
| 6 | 燈光開關 | 套 | 1 | |
| 7 | 車輛高度傳感器 | 套 | 1 | |
| 8 | 左右大燈組件 | 套 | 1 | |
| 9 | 診斷座 | OBDⅡ | 個 | 1 |
| 10 | 移動臺架(帶自鎖腳輪裝置) | 1240×700×1700mm(長×寬×高) | 臺 | 1 |
| 11 | 故障模擬與排除裝置 | 套 | 1 | |
| 12 | 轉角信號裝置 | 原車 | 套 | 1 |
| 13 | 車速裝置 | 原車 | 套 | 1 |
| 14 | CAN通訊裝置 | 原車 | 套 | 1 |
