電氣教學平臺、電氣自動化設備安裝與維修實訓考核設備由鋼板制作的考核平臺、網孔板設備和電源裝置等組成。根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
1機電綜合實訓考核設備布局

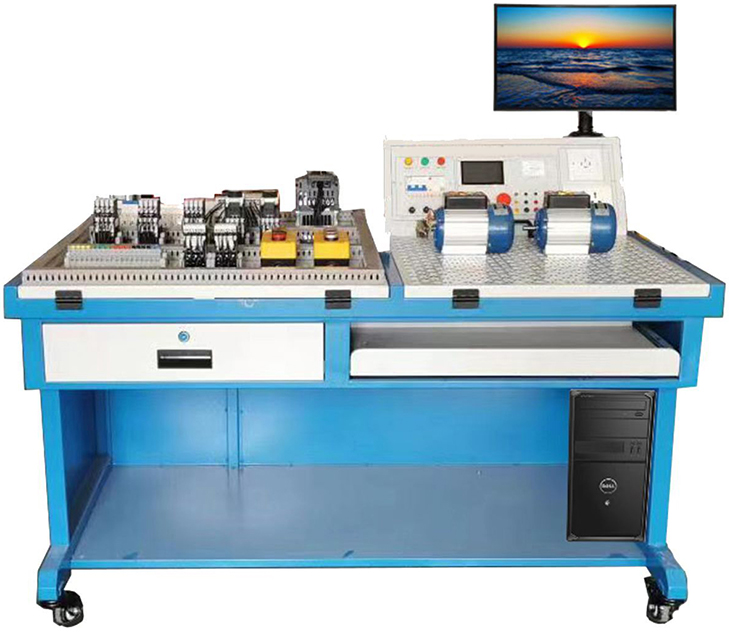

機電綜合實訓考核設備布局參照下圖。
3.3.2.2機電綜合實訓考核裝置概述
進行機電綜合實訓考核。
3.3.2.3機電綜合實訓考核裝置構成
機電綜合實訓考核平臺由電源管理模塊、電氣考核模塊、電氣實訓模塊、PLC智能檢測系統等組成，各模塊之間相互配合可完成對電機基礎實訓電路的訓練測試、接線檢測，滿足機電專業電氣實訓考核的要求。
3.3.2.4產品參數
交流電源：三相五線 AC 380 V±10% 50Hz；
溫度：-10～50℃；環境濕度：≤90％無水珠凝結；
外形尺寸：長×寬×高=1400mm×860mm×1010mm；
整機功耗：≤1.8 kVA；
安全保護措施：設備具有接地保護、漏電保護功能，安全性符合相關的國標標準。
3.3.2.5機電綜合實訓考核設備功能
3.3.2.5.1電源管理模塊
包含設備總電源開關、電源供電指示、電源輸出安全插座、三相電源輸出插座、單相電源輸出插座、RFID電源管理模塊等構成，具體功能如下：
刷卡取電：使用者配有IC卡，可以實現在刷卡成功認證身份后可以對裝置的總電源進行控制。
智能管理：用來控制電氣考核板的供電、當線路接線正確時，提供電源輸出、接線錯誤時不提供電源輸出。
急停控制：設備配有急停按鈕，可在緊急情況下完成電路切斷，對設備及其人身安全的保護。
3.3.2.5.2電氣考核模塊
該模塊用于電氣接線實訓和考核�？己四K采用三菱FX3U-32MR PLC主機、三菱變頻器FR-E740、國內一線品牌的電器元件（空氣開關、熔斷器、交流接觸器、中間繼電器、時間繼電器、熱繼電器、行程開關、按鈕、指示燈、接線端子等）、通用安裝板等構成。
3.3.2.5.3電氣實訓模塊

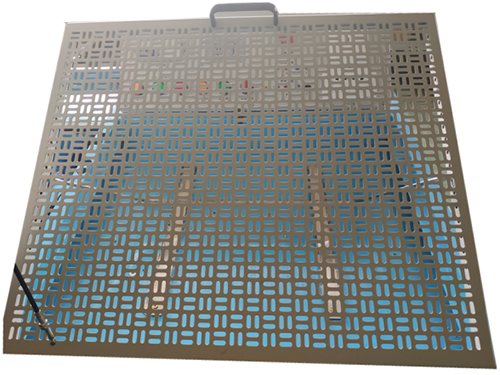

模塊采用網孔板式結構，安裝快捷、方便、空間利用率高。
多角度調節:角度調試機構根據人體工程學設計，通用安裝板可在0-90度多檔位的調節安裝角度。
自由搭建多種實訓電路:可以根據不同類型的電路選擇所需器件在該模塊上進行日常的器件安裝與電氣回路的接線。
3.3.2.6實訓項目
3.3.2.6.1電氣實訓項目
掌握電氣線路線圖的符號；
掌握電氣線路圖的器件選擇；
掌握用萬用檢測電氣元器件方法；
掌握用萬用測量電壓、電阻、電流的方法；
掌握三相異步電機的自鎖控制控制線路的接線；
掌握三相異步電機的正反轉控制線路的接線；
掌握三相異步電機的連續與點動混合控制線路的接線；
掌握三相異步電機的順序控制線路的接線；
掌握三相異步電機的多地控制線的接線；
掌握三相異步電機的Y-△降壓啟動控制線路的接線；
3.3.2.6.2 PLC實訓項目
掌握PLC基本指令的使用；
掌握PLC的聯機控制的操作；
掌握PLC控制三相異步電機啟停控制的接線和程序；
掌握PLC控制三相異步電機順序啟停控制的接線和程序；
掌握PLC控制三相異步電機點動和自鎖控制的接線和程序；
掌握PLC控制三相異步電機Y-△降壓啟動控制的接線和程序；
掌握PLC控制三相異步電機多地控制的接線和程序；
掌握PLC控制三相異步電機正反轉控制的接線和程序；
掌握PLC控制三相異步電機自動往返控制的接線和程序；
掌握PLC控制三相異步電機的調試；
3.3.2.7機電綜合實訓考核臺配置清單
| 序號 | 部件或器件名稱 | 型號 | 數量 |
| 1 | 實訓桌 | 尺寸1400mm*860mm*1010mm包含兩套角度調節支撐機構、實訓操作板 | 1臺 |
| 2 | 智能電源控制模塊 | 電源控制模塊、RFID射頻識別模塊、以太網模塊、交流接觸器 | 1套 |
| 3 | PLC主機 | FX3U-32MR | 1套 |
| 4 | 漏電開關 | 3P+N | 1只 |
| 5 | 空氣開關 | 4P | 1只 |
| 6 | 熔斷器 | RT18-32 2P | 1只 |
| 7 | 熔斷器 | RT18-32 3P | 1只 |
| 8 | 交流接觸器 | CJX2-0910 220V | 5只 |
| 9 | 輔助觸頭 | F4-22 | 3只 |
| 10 | 時間繼電器 | 220V | 2只 |
| 11 | 熱繼電器 | 2只 | |
| 12 | 熱繼電器座 | 2只 | |
| 13 | 按鈕開關盒 | 3位 | 2只 |
| 14 | 按鈕（不帶燈） | 黃、綠、紅 | 3只 |
| 15 | 指示燈 | 黃、綠、紅 | 3只 |
| 16 | 雙用接線端 | 18只 | |
| 17 | 行程開關 | 2只 | |
| 18 | 變頻器 | 三菱FR-E740 | 1只 |
| 19 | 三相鼠籠式異步電動機 | JW5024 | 2套 |
| 20 | 配套工具 | 尖嘴鉗（160mm）、剝線鉗、壓線鉗、斜口鉗（160mm）、十字螺絲刀（3寸）、一字螺絲刀（3寸）、十字螺絲刀（3×75mm）、一字螺絲刀（3×75mm）、剪刀 | 1套 |
| 21 | 用戶自備電腦 | 聯想啟天M420 I5-95004G 1T 光驅19.5寸 | 1臺 |
| 22 | 設備使用說明書 | 1套 |
