DB-SWP03風光互補發電實訓系統光伏供電裝置實訓實驗
2.1 光伏電池方陣的安裝
2.1.1 實訓的目的和要求
1. 實訓的目的
（1）了解單晶硅光伏電池單體的工作原理。
（2）掌握光伏電池方陣的安裝方法。
2. 實訓的要求
（1）在室外自然光照的情況下，用萬用表測量光伏電池組件的開路電壓，了解光伏電池的輸出電壓值。
（2）在室外自然光照條件下和在室內燈光的情況下，用萬用表測量光伏電池方陣的開路電壓，分析光伏電池方陣在室內、外光照條件下開路電壓區別的原因。
2.1.2 基本原理
1．本征半導體
純凈半導體是導電能力介于導體和絕緣體之間的一種物質，純凈的半導體稱為本征半導體。制造半導體器件的常用半導體材料有硅（Si）、鍺（Ge）和砷化鎵（GaAs）等。本征硅半導體中的硅原子核最外層有四個價電子，硅晶體為共價鍵結構，硅原子最外層的價電子被共價鍵束縛，在低溫下，這些共價鍵是完好的，本征硅半導體顯示出絕緣體特性。當溫度升高或受到光照等外界激發時，共價鍵中的某些價電子會獲得能量，擺脫共價鍵束縛，成為可以自由運動的電子，在原來的共價鍵中留出空穴。這些空穴又會被鄰近的共價鍵中的價電子填補，并在鄰近的共價鍵中產生新的空穴，空穴運動是帶負電荷的的價電子運動造成的，其效果是帶正電荷的粒子在運動�？梢哉J為，自由電子是帶負電荷的載流子，空穴是帶正電荷的載流子。因此，本征半導體中有兩種載流子即電子和空穴，它們是成對出現的，稱為電子-空穴對，兩種載流子都可以傳導電流。通常本征半導體中的載流子濃度很低，導電能力差。當溫度升高或受到光照時，本征半導體中的載流子濃度按指數規律增加，半導體的導電能力也顯著增加。
2．P型半導體和N型半導體
純凈半導體中加入了微量三價元素和五價元素，其導電能力會明顯增強。三價元素的原子核的最外層有三個價電子，在形成共價鍵時，產生了一個空穴。五價元素的原子核的最外層有五個價電子，在形成共價鍵時，產生了一個自由電子。在本征硅半導體中摻入微量三價元素硼后，本征硅半導體中的空穴濃度大大增加，半導體的導電能力明顯提高，主要依靠空穴導電的半導體稱為P型半導體。在P型半導體中，空穴濃度高于電子，空穴稱為多數載流子，電子稱為少數載流子。在本征硅半導體中摻入微量五價元素磷后，本征硅半導體中的電子濃度大大增加，半導體的導電能力明顯提高，主要依靠電子導電的半導體稱為N型半導體。在N型半導體中，電子的濃度高于空穴，電子稱為多數載流子，空穴稱為少數載流子。無論是P型半導體還是N型半導體，整個硅晶體中的正負電荷數量是相等的，是電中性的。
3．PN結
采用特殊制造工藝使硅半導體的一邊為P型半導體，另一邊為N型半導體。由于在P型半導體中的空穴濃度高于電子濃度，而在N型半導體中電子濃度高于空穴濃度，因此，在P型半導體和N型半導體的交界面存在空穴和電子的濃度差。多數載流子會從高濃度處向低濃度處運動，這種由濃度差引起的多數載流子運動稱為擴散運動，擴散運動的結果是在交界面P區一側失去空穴留下不能移動的負離子，在N區一側失去電子留下不能移動的正離子。在P型硅半導體和N型硅半導體交界面的兩側出現了由不能移動的正負離子形成的空間電荷區，稱之為PN結。空間電荷區中產生了一個從N區指向P區的電場，該電場由多數載流子擴散而形成，稱為內電場�？臻g電荷區中沒有載流子，所以空間電荷區也稱為耗盡層。如圖2-1所示是半導體PN結的結構示意圖。

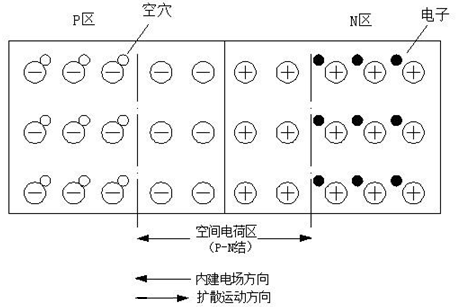

圖2-1 半導體PN結的結構示意圖
PN結中的內電場力會使P區的電子即少數載流子向N區運動，同時使N區的空穴即少數載流子向P區運動，少數載流子在內電場力的作用下的運動稱為漂移運動。
擴散運動和漂移運動的方向是相反的，起初，空間電荷區較小，內電場較弱，擴散運動占優勢。隨后空間電荷區不斷擴大，內電場增強，對多數載流子擴散的阻力不斷增大，多數載流子擴散運動逐漸減弱，然而少數載流子的漂移運動不斷增強。最后，擴散運動和漂移運動達到動態平衡，空間電荷區的寬度相對穩定，流過PN結的擴散電流和漂移電流大小相等、方向相反，總電流保持為零。
4. 光伏電池
光伏電池是半導體PN結接受太陽光照產生光生電勢效應，將光能變換為電能的變換器。當太陽光照射到具有PN結的半導體表面，P區和N區中的價電子受到太陽光子的沖激，獲得能量擺脫共價鍵的束縛產生電子和空穴多數載流子和少數載流子，被太陽光子激發產生的電子和空穴多數載流子在半導體中復合，不呈現導電作用。在PN結附近P區被太陽光子激發產生的電子少數載流子受漂移作用到達N區，同樣，PN結附近N區被太陽光子激發產生的空穴少數載流子受漂移作用到達P區，少數載流子漂移對外形成與PN結電場方向相反的光生電場，如果接入負載，N區的電子通過外電路負載流向P區形成電子流，進入P區后與空穴復合。我們知道，電子流動方向與電流流動方向是相反的，光伏電池接入負載后，電流是從電池的P區流出，經過負載流入N區回到電池。
光伏電池單體是光電轉換最小的單元，尺寸為4～100cm2不等。光伏電池單體的工作電壓約為0.5V，工作電流約為20～25mA∕cm2。光伏電池單體不能單獨作為光伏電源使用，將光伏電池單體進行串、并聯封裝后，構成光伏電池組件，其功率一般為幾瓦至幾十瓦，是單獨作為光伏電源使用的最小單元。光伏電池組件的光伏電池的標準數量是36片（10cm×10cm），大約能產生17V左右的電壓，能為額定電壓為12V的蓄電池進行有效充電。圖2-2是標準的光伏電池組件。光伏電池組件經過串、并聯組合安裝在支架上，構成了光伏電池方陣，可以滿足光伏發電系統負載所要求的輸出功率。

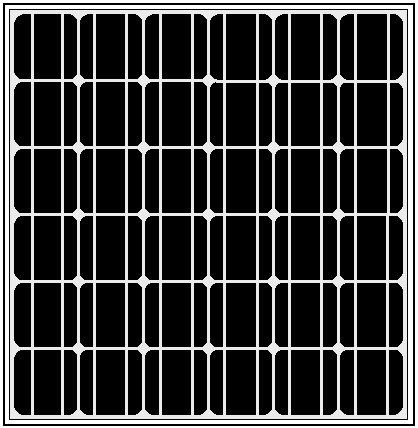

圖2-2 光伏電池組件
目前主要有3種商品化的硅光伏電池：單晶硅光伏電池、多晶硅光伏電池和非晶硅光伏電池。單晶硅光伏電池所使用的單晶硅材料與半導體行業所使用的材料有相同的品質，單晶硅光伏電池的成本比較貴，光電轉換效率為13%～15%。多晶硅光伏電池的制造成本比單晶硅光伏電池低，光電轉換效率比單晶硅太陽能電池要低，一般為10%～12%。非晶硅光伏電池屬于薄膜電池，造價低廉，光電轉換率比較低，一般為5%～8%。
光伏電池組件正面采用高透光率的鋼化玻璃，背面是聚乙烯氟化物膜，光伏電池兩邊用EVA或PVB膠熱壓封裝，四周用輕質鋁型材邊框固定，由接線盒引出電極。由于玻璃、密封膠的透光率的影響以及光伏電池之間性能失配等因素，組件的光電轉換效率一般要比光伏電池單體的光電轉換效率要低5%～10%。
2.1.3 實訓內容
（1）在室外自然光照的情況下，用萬用表測量光伏電池組件的開路電壓，計算光伏電池單體的工作電壓。
（2）將4塊單晶硅光伏電池組件安裝在鋁型材支架上，光伏電池組件并聯連接。在室內、外光照的情況下，用萬用表測量光伏電池方陣的開路電壓。
（3）將4塊單晶硅光伏電池組件2串2并聯連接，在室內、外光照的情況下，用萬用表測量光伏電池方陣的開路電壓。
2.1.4 操作步驟
1.使用的器材和工具
（1）光伏電池組件，數量：4塊。
（2）鋁型材，型號：XC-6-2020，數量：4根，長度：860mm。
（3）鋁型材，型號：XC-6-2020，數量：2根，長度：760mm。
（4）萬用表，數量：1塊。
（5）內六角扳手，數量：1套。十字型螺絲刀和一字型螺絲刀，數量：各1把。
（6）螺絲、螺母若干。
2.操作步驟
（1）用萬用表測量光伏電池組件上的光伏電池的連接導線，了解光伏電池實現組件的封裝。
（2）將1塊光伏電池組件移至室外，讓光伏電池組件正對著自然光線。用萬用表直流電壓檔的合適量程測量單晶硅光伏電池組件的開路電壓，記錄開路電壓數值。統計光伏電池組件上光伏電池單體的數量，計算光伏電池單體的工作電壓。將光伏電池組件的開路電壓、光伏電池單體的工作電壓填入表2-1中。
表2-1 光伏電池組件的開路電壓和光伏電池單體的工作電壓
|
光伏電池組件 開路電壓U/V |
光伏電池單體數量（塊） |
光伏電池單體 工作電壓U/V |
圖2-3 光伏電池組件安裝成光伏電池方陣示意圖
將安裝好的光伏電池方陣移至室外，讓光伏電池方陣正對著自然光線。用萬用表直流電壓檔的合適量程測量光伏電池方陣的開路電壓，記錄開路電壓數值。
將安裝好的光伏電池方陣移至室內，讓光伏電池方陣正對著室內燈光。用萬用表直流電壓檔的合適量程測量光伏電池方陣的開路電壓，記錄開路電壓數值。
（4）4塊光伏電池組件引出線進行2串2并連接，移至室外。讓光伏電池方陣正對著自然光線。用萬用表直流電壓檔的合適量程測量光伏電池方陣的開路電壓，記錄開路電壓數值。
將2串2并連接的光伏電池方陣移至室內，正對著室內燈光。用萬用表直流電壓檔的合適量程測量光伏電池方陣的開路電壓，記錄開路電壓數值。
（5）將上述的開路電壓數值填入表2-2內。
表2-2 光伏電池方陣的開路電壓
| 光伏電池組件并聯開路電壓U/V | 光伏電池組件2串2并開路電壓U/V | |
| 室外 | ||
| 室內 |
（1）光伏電池單體是光電轉換最小的單元，工作電壓約為0.5V，不能單獨作為光伏電源使用。將光伏電池單體進行串、并聯封裝構成光伏電池組件，是單獨作為光伏電源使用的最小單元。實際工程中是將光伏電池組件經過串、并聯組合，構成了光伏電池方陣，以滿足不同的負載需要。
（2）將光伏電池組件安置在室外自然光線下測量開路電壓，計算出的光伏電池單體工作電壓是比較接近實際值。
（3）光伏電池組件在室內、外的開路電壓是有明顯的差異，表明光伏電池組件在較強的光照度下，能夠提供較大的電能。
（4）為了使得光伏電池組件提供較大的電能，方法之一是采用光伏電池組件跟蹤光源。
2.2 光伏供電裝置組裝
2.2.1 實訓的目的和要求
1. 實訓的目的
（1）了解光伏供電裝置的組成。
（2）理解水平和俯仰方向運動機構的結構。
2. 實訓的要求
（1）組裝光伏供電裝置。
（2）根據光伏供電系統主電路電氣原理圖和接插座圖，將電源線、信號線和控制線接在相應的接插座中。
2.2.2 基本原理
光伏供電裝置主要由光伏電池組件、投射燈、光線傳感器、光線傳感器控制盒、擺桿支架、擺桿減速箱、單相交流電動機、電容器、水平方向和俯仰方向運動機構、水平運動和俯仰運動直流電動機、接近開關、微動開關、底座支架等設備與器件組成。
1. 水平方向和俯仰方向運動機構
水平方向和俯仰方向運動機構如圖2-4所示，水平方向和俯仰方向運動機構中有兩個減速箱，一個稱為水平方向運動減速箱，另一個稱為俯仰方向運動減速箱，這兩個減速箱的減速比為1:80，分別由水平運動和俯仰運動直流電動機通過傳動鏈條驅動。光伏電池方陣安裝在水平方向和俯仰方向運動機構上方，如圖2-5所示，當水平方向和俯仰方向運動機構運動時，帶動光伏電池方陣作水平方向偏轉移動和俯仰方向偏轉移動。
圖2-4 水平方向和俯仰方向運動機構
圖2-5 光伏電池方陣與水平方向和俯仰方向運動機構
2. 光源移動機構
擺桿支架安裝在擺桿減速箱的輸出軸上，擺桿減速箱的減速比為1:3000，擺桿減速箱由單相交流電動機驅動，擺桿支架上方安裝2盞300W的投射燈，組成如圖2-6所示的光源移動機構。當交流電動機旋轉時，投射燈隨擺桿支架作圓周移動，實現投射燈光源的連續運動。
圖2-6 光源移動機構
3. 光線傳感器
光線傳感器安裝在光伏電池方陣中央，用于獲取不同位置的投射燈的光照強度，光線傳感器通過光線傳感控制盒，將東、西、北、南方向的投射燈的光強信號轉換成開關量信號傳輸給光伏供電系統的PLC，由PLC進行相應的控制。
4. 光伏供電裝置結構
水平方向和俯仰方向運動機構、光源移動機構分別安裝在底座支架上，組成光伏供電裝置，圖2-7是光伏供電裝置底座支架示意圖，圖2-8是光伏供電裝置示意圖。圖2-9和圖2-10分別是光伏電池方陣偏轉移動示意圖和投射燈光源連續運動示意圖。
圖2-7 光伏供電裝置底座支架示意圖
圖2-8 光伏供電裝置示意圖
圖2-9 光伏電池方陣偏轉移動示意圖
圖2-10 投射燈光源連續運動示意圖
5. 接近開關和微動開關
水平方向和俯仰方向運動機構中裝有接近開關和微動開關，用于提供光伏電池方陣作水平偏轉和俯仰偏轉的極限位置信號。
與光源移動機構連接的底座支架部分裝有接近開關和微動開關，微動開關用于限位，接近開關用于提供午日位置信號。
2.2.3 實訓內容
（1）完成光伏供電裝置的組裝。
（2）整理水平和俯仰方向運動機構、投射燈、單相交流電動機、接近開關和微動開關的電源線、信號線和控制線，根據CON1～CON7接插座圖，將電源線、信號線和控制線接在相應的接插座中。
2.2.4 操作步驟
1. 使用的器材和工具
（1）光伏電池方陣、光線傳感器、光線傳感器控制盒、水平方向和俯仰方向運動機構，數量：各1個。
（2）擺桿減速箱，減速比1:3000；單相交流電動機，AC220V/90W；電容器，47μF/450V；擺桿支架，數量：各1個。
（3）投射燈，300W，數量：2個。
（4）接近開關，數量：2個。
（5）微動開關，數量：4個。
（6）底座支架，數量：1個。
（7）接插座，數量：7個、
（8）萬用表，數量：1塊。
（9）電烙鐵，熱風槍，數量：各1把。
（10）螺絲、螺母若干。
（11）連接線、熱縮管若干。
2. 操作步驟
（1）將光線傳感器安裝在光伏電池方陣中央，然后將光伏電池方陣安裝在水平方向和俯仰方向運動機構的支架上，再將光線傳感控制盒裝在底座支架上，要求緊固件不松動。
將水平方向和俯仰方向運動機構中的兩個直流電動機分別接+24V電源，光伏電池方陣勻速作水平方向或俯仰方向的偏移運動。
（2）將擺桿支架安裝在擺桿減速箱的輸出軸，然后將擺桿減速箱固定在底座支架上，再將2盞投射燈安裝在擺桿支架上方的支架上，要求緊固件不松動。
（3）根據光伏供電主電路電氣原理圖和接插座圖，焊接水平方向和俯仰方向運動機構、單相交流電動機、電容器、投射燈、光線傳感器、光線傳感控制盒、電容器、接近開關和微動開關的引出線，引出線的焊接要光滑、可靠，焊接端口使用熱縮管絕緣。
（4）整理上述焊接好的引出線，將電源線、信號線和控制線接在相應的接插座中，接插座端的引出線使用管型端子和接線標號。
2.2.5 小結
（1）光伏供電裝置是風光互補發電實訓系統將光能轉換為電能的基本裝置，該裝置有幾個重要組成部分：光源移動機構、光線傳感器和光線傳感器控制盒、水平方向和俯仰方向運動機構。
光源移動機構的功能是使光源連續移動，模擬日光的運動軌跡。光線傳感器采集光源的光強度，通過光線傳感器控制盒將不同位置的光強信號傳輸給光伏供電系統。光伏供電系統中的PLC接受光強信號后，控制水平方向和俯仰方向運動機構中的直流電動機旋轉，使得光伏電池方陣對準光源以獲取最大的光電轉換效率。
（2）接近開關和微動開關是光伏供電裝置中不可缺少的器件，這些器件用于確定光源移動機構和光伏電池方陣在移動中的位置，起到定位和保護作用。
（3）光伏供電裝置各部分的動作是由光伏供電系統來控制完成。
