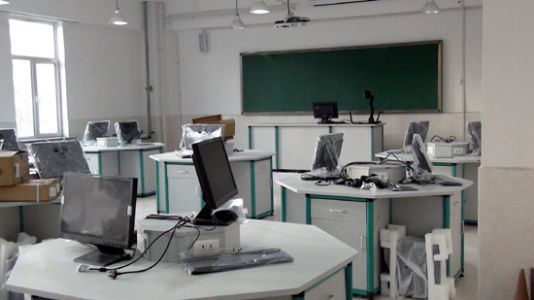

物理數字化實驗室配置方案
| 序號 | 名稱 | 型號 | 參數 | 數量 | 單位 |
| RJ | 軟件 | RJ-01 | 多種數據顯示方式：數據表格、點線圖、數字儀表,指針儀表等，實驗數據可以導出到Excel或Word。多種實驗數據的分析工具（線性擬合、曲線擬合、積分等）；能重現實驗過程，并生成數據和文本的實驗文件；多次實驗曲線可同屏顯示,多個顯示方式可同屏顯示。 | 15 | 套 |
| 1 | 數據采集器 | DB-101 | 四通道并行采集， 不分?jǐn)?shù)字模擬通道；支持USB即插即用，直接供電，最大取樣率達到100K。 | 15 | 臺 |
| 2 | 數字化便攜式智能儀 | DB-201 | 專用圖形數據采集器,7寸TFT數字真彩LCD觸摸顯示,分辨率800*480,最高采樣率可達10K,大容量3000mA鋰電池可至少工作8小時.2GB內存,SD卡存儲, 外接電源12V,具備1個USB2.0接口,可同時接入4個傳感器,即插即用,自動識別.具備了手持設備的便攜性.采集器可脫離電腦獨立使用,充分滿足戶外采集數據、保存實驗數據及回看實驗的功能。采集器與電腦之間通過藍牙傳輸數據，實時實驗數據和圖像可以傳輸至電腦，配合相關軟件在電腦上和采集器上同時觀看實驗。 | 15 | 臺 |
| 3 | 智能采集系統 | DB-301 | 13寸彩色LCD（1280*800）顯示、內置大容量鋰電池，續航時間不低于作2小時、1GB內存，可脫離電腦使用，方便用戶室外采集數據。自帶存儲（不少于160G），具備至少3個USB接口、1個網絡接口，1個VGA接口。內置數字化實驗分析系統軟件，可升級軟件，以支持新開發的傳感器或新增加的功能，確保系統具備良好的可擴展性。須配置2.4G無線傳輸模塊，自動識別新加入傳感器，即插即用。支持至少3個傳感器，同時采集不同數據。采集器與電腦之間還可通過藍牙傳輸數據,軟件支持windows7操作系統； | 15 | 臺 |
| 4 | 電流傳感器 | DB-1001 |
量程：-2A～+2A； 分度：0.001A 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
14 | 只 |
|
無線電流 傳感器 |
DB-1001-W |
量程：-2A～2A；分辨率：0.001A 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。 |
1 | 只 | |
| 5 | 微電流傳感器 | DB-1002 |
量程：-2μA～+2μA；分度：0.01μA 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 6 | 電壓傳感器 | DB-1003 |
量程：-17V～+17V；分度：0.01V 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
14 | 只 |
| 無線電壓傳感器 | DB-1003-W |
量程：-17V～+17V；分辨率：0.01V 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。 |
1 | 只 | |
| 7 | 微電壓傳感器 | DB-1004 |
量程：-600mv～+600mv；分度：0.01mv 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 8 | 磁感應傳感器 | DB-1005 |
量程：-67mT～+67mT；分度：0.01mT 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 9 | 無線力傳感器 | DB-1006-W |
量程：, -50N～+50N；分度：0.01N 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊。 |
2 | 只 |
| 力傳感器 | DB-1006 |
量程：-50N～+50N；分度：0.01N 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
28 | 只 | |
| 10 | 位移傳感器 | DB-1007 |
量程： 4cm～200cm；分度：1mm 由發射與接收兩部分組成。 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
30 | 只 |
| 11 | 光電門傳感器 | DB-1008 |
量程：﹥10μS 測量物體的擋光時間 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
28 | 只 |
| 無線光電門傳感器 | DB-1008-W |
量程：﹥10μS 測量物體的擋光時間 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊. |
2 | 只 | |
| 12 | 聲波傳感器 | DB-1009 |
量程：20HZ~20000HZ；分度：0.5HZ 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 13 | 聲強傳感器 | DB-1016 |
量程：40dB～120dB；分度：0.1dB 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 14 | 壓強傳感器 | DB-1011 |
量程：0kPa～700kPa；分度：0.1kPa,配有一個注射針筒,可直接測量氣體的絕對壓強. 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 15 | 濕度傳感器 | DB-2032 |
量程：0～100%，分度：5％ 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 16 | 光強度傳感器 | DB-1017 |
量程：0～15000Lux； 分度：1Lux 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 17 | 溫度傳感器 | DB-1010 |
量程：-25℃～+125℃；分度：0.05℃ 4mm不銹鋼探針,可測量各種物體和溶液的溫度 支持與采集器的有線通訊,無線通訊和獨立數 據顯示三種方式 |
15 | 只 |
| 18 | 加速度傳感器 | DB-1013 |
量程：-6g～6g，分度：0.0005g 三維測量 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
14 | 只 |
|
無線加速度 傳感器 |
DB-1013-W |
量程：3D/±5g；分辨率：0.0005g 一體化設計,通過2.4G無線傳輸實驗數據,自帶電池及充電模塊. |
1 | 只 | |
| 19 | 快速響應傳感器 | DB-3046 |
量程：-0℃~+70℃；分度：0.15℃ 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 20 | 輻射傳感器 | DB-1022 |
量程：0～40000cpm； 分度：1cpm 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 21 | 長距傳感器 | DB-1018 |
量程：0.4m-10.0m；分度2mm 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 22 |
旋轉運動 傳感器 |
DB-1026 |
量程：無限值；分度：0.72度 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 23 | 示波器傳感器 | DB-1015 |
量程;-30V～+30V；分辨率;30KS/s 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 24 | 指南針傳感器 | DB-1065 |
量程：指北針 精度﹤1° 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 25 |
電子羅盤 傳感器 |
DB-1047 | 量程：方向0-359°；精度﹤1°；可以指示與北極相差精確角度。支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 | 15 | 只 |
| 26 | 二維運動發射傳感器 | DB-1058 | 鋰電池供電，量程0cm~200cm。分度：1mm，配用鋰電池1節及充電器一套 | 15 | 套 |
| 27 | 二維運動接受傳感器 | DB-1058 | 與計算機USB接口通訊，接受發射器信號并傳輸?shù)接?jì)算機，采集頻率50Hz。 | 15 | 套 |
| 28 |
相對氣壓 傳感器 |
DB-1012 |
量程：-10Kpa～10Kpa；分度：0.1 Kpa 支持與采集器的有線通訊,無線通訊和獨立數據顯示三種方式 |
15 | 只 |
| 29 | 附件1 | 幻影立體專制箱：50cm*30cm22cm | 15 | 只 | |
| 鋁合金手提箱48*27*18cm | |||||
| 30 | 附件2 |
數據線一條、傳感器連接線4條、 12V直流電源一只 |
15 | 套 | |
| 31 | 附件3 | 光盤存儲，使用手冊、技術資料等 | 15 | 套 |
1.建議初級配置:生物數字化實驗室配置15套傳感器，其中學生用14套（學生4人/組），教師用1套，同時滿足56人標準班的實驗需要。
2.常規配置：29套傳感器，其中學生用28套（學生2人/組），教師用1套，以此類推。
3.如選數據采集器序號1，建議教師配備一套數字化便攜式智能儀。
數字化便攜式智能儀
2.常規配置：29套傳感器，其中學生用28套（學生2人/組），教師用1套，以此類推。
3.如選數據采集器序號1，建議教師配備一套數字化便攜式智能儀。
數字化便攜式智能儀

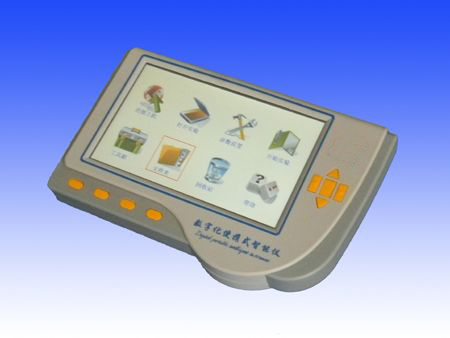

數字化探究實驗室：數字化便攜式智能儀
專用圖形數據采集器,7寸TFT數字真彩LCD觸摸顯示,
分辨率800*480,最高采樣率可達10K,大容量3000mA鋰電池可至少工作8小時.
2GB內存,SD卡存儲, 外接電源12V,具備1個USB2.0接口,可同時接入4個傳感器,即插即用,自動識別.
具備了手持設備的便攜性.采集器可脫離電腦獨立使用,充分滿足戶外采集數據、保存實驗數據及回看實驗的功能。
采集器與電腦之間通過藍牙傳輸數據，實時實驗數據和圖像可以傳輸至電腦，配合相關軟件在電腦上和采集器上同時觀看實驗
專用圖形數據采集器,7寸TFT數字真彩LCD觸摸顯示,
分辨率800*480,最高采樣率可達10K,大容量3000mA鋰電池可至少工作8小時.
2GB內存,SD卡存儲, 外接電源12V,具備1個USB2.0接口,可同時接入4個傳感器,即插即用,自動識別.
具備了手持設備的便攜性.采集器可脫離電腦獨立使用,充分滿足戶外采集數據、保存實驗數據及回看實驗的功能。
采集器與電腦之間通過藍牙傳輸數據，實時實驗數據和圖像可以傳輸至電腦，配合相關軟件在電腦上和采集器上同時觀看實驗
