消防工程技術專業實訓室建設方案(工程型)
一、消防實訓室建設的必要性
火災事故是現代社會危害較大，發生較頻繁的災害，據近年統計資料顯示，我國每年都要發生20多萬起火災，所有火災事故幾乎都重復一條教訓，就是群眾缺乏消防安全意識、缺少消防安全知識及社會上缺少從事消防工程的專業技術人員。消防實訓室建成后，可以達到設備先進、功能完備的水平，可以滿足教學、培訓和教科研等要求。
1、實訓教學：能夠滿足學生對消防系統的認知要求，能夠滿足學生進行設備安裝、調試的要求，能夠滿足學生進行消防系統運行維護的需要。
2、社會培訓：消防實訓室可以面向社會進行消防安全知識培訓。
3、教科研：在完成實訓教學工作的同時，教師可以利用實訓室現有條件開展教科研工作，提高教師專業水平。
二、消防實訓室建設基本思路
（一）系統安裝、調試部分
由1套消防控制中心（工程實用軟件）、1套消防報警聯動系統實訓裝置（全部實物）、1套消防廣播電話系統實訓裝置（全部實物）、1套自動噴水滅火系統實訓裝置，包含濕式、干式、預作用、雨淋四種類型，并且具備室內外消防給水系統（全部實物）、1套消防應急照明和疏散指示系統、1套防排煙系統實訓裝置、1套防火卷簾實訓裝置和1套氣體滅火實訓裝置組成。
1、火災自動報警聯動系統實訓裝置
系統實訓功能：能進行各種模擬火災和報警聯動操作演示、系統管理、數據查詢、設備啟停、單點操作、聯動編程、線路設計與連接、故障設置、判斷及排除等實驗和實訓，并可與消防系統其它設備聯網進行各種綜合實訓。
設置一套消防報警系統及聯動控制系統、在實訓現場實地安裝煙感、溫感探測器、紅外對射感煙探測器及手動報警按鈕等等前端探測器。設置的控制模塊分別控制防排煙風機風閥的控制、消防廣播、水噴淋滅火系統的控制、應急照明的開啟。 在實訓也可以設置綜合展示板,將火災報警系統及相關的聯動對象一一對應展示.
2、消防廣播電話系統實驗實訓裝置
系統實訓功能：能進行電話及廣播切換等聯動操作演示、緊急通話、電話主機與分機操作、正常廣播（背景音樂）與消防廣播的切換、系統功能設置、線路設計與連接、故障設置、判斷及排除等實驗和實訓，并可與消防系統其它設備聯網進行各種綜合實訓。
3、自動噴水滅火系統實訓裝置
系統實訓功能： 能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系統其它設備聯網進行各種綜合實訓。
4、防排煙系統實訓裝置
防排煙系統是防煙系統和排煙系統的總稱。防煙系統采用機械加壓送風方式或自然通風方式，防止煙氣進入疏散通道的系統；排煙系統采用機械排煙方式或自然通風方式，將煙氣排至建筑物外的系統。
設置電動排煙風口及手動開啟裝置，安裝小型的排煙風機，在沿墻制作垂直風管模擬正壓送風系統，以上系統都由消防報警系統聯動。

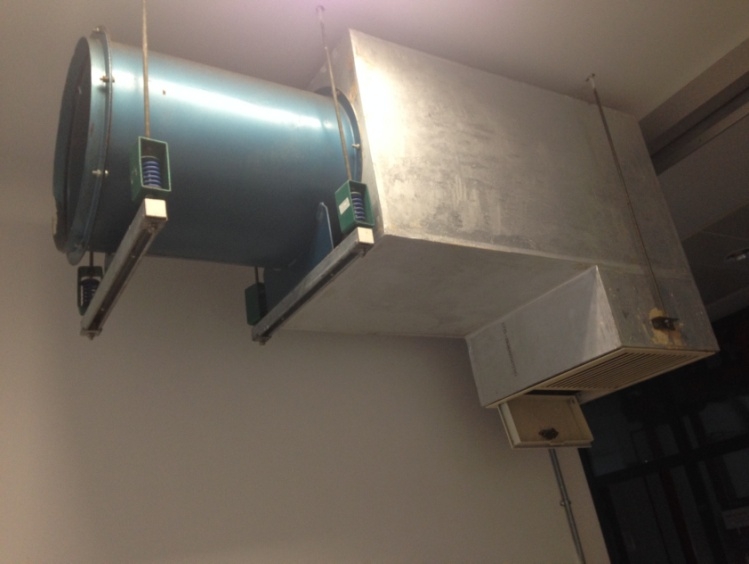

排煙風機及排煙口
排煙風機
5、火災應急照明及疏散指示照明系統實訓裝置
疏散照明和應急照明都屬于事故照明系統，其中應急照明是當正常照明停止時，在必要的區域內還保持最低照明，以確保安全操作和人身安全的照明。而疏散照明布置在疏散道路沿線，指示疏散路線用的。
消防疏散照明跟消防應急照明本質上作用不同及類型不一樣，消防疏散照明在于疏散指導，需要備用電源；而應急照明在于緊急供應照明，自身帶有EPS電源。

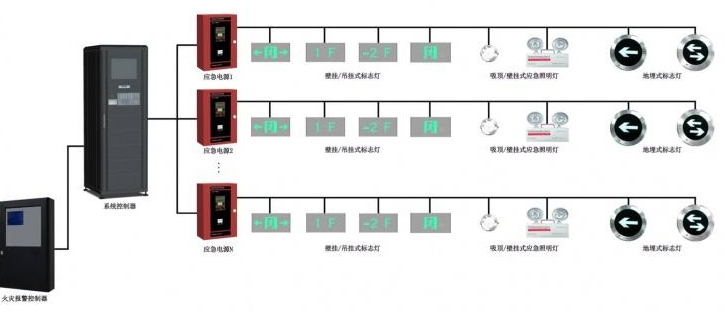

應急照明及疏散系統
動態導向的重要性
大空間建筑，通道復雜，靜態、一成不變的疏散指示不能迎臺火災發生時多渠道、安全可靠疏散的要求。就近指引的獨立型消防應急燈具不能隨火勢煙霧走勢等外部信息做出臺理的疏散方向指引。為了做到安全、快速的疏散，必須引入動態疏散理念，以外部火災信息為依據，根據實時的火災及煙霧走勢，及時調整及優化疏散路徑。
集中維護管理
產品自身的特性和其使用環境決定了消防應急燈具維護困難。關鍵模塊、電池容量、應急時間、應急轉換等故障不易發現。智能型系統的集中維護管理功能能對產品進行自檢，對多種功能模塊故障進行主報，聲光提示。這種集中維護管理功能避免了繁復雜的人力維護工作，節省運作成本，提高了產品的可靠性、安全性，同時也確保消除因消防應急燈具故障所產生拘疏散盲區。
系統簡介及工作原理
系統主機與FAS（火災自動報警系統）主機聯動，在火災發生時，根據FAS探頭探測的火源發生點及煙霧蔓延方向，與防火卷簾門控制系統進行無縫聯動，智能地為建筑內的人群指示出最佳疏散路線，讓被困人員安全、準確、迅速地逃離火災現場。
智能終端采用內嵌高性能單片機控制技術，實現對終端及時監控及控制操作，控制主機平時通過總線網絡實時監控各個終端，實時報告終端設備故障，方便維護：在險情發生時，自動將信息指令發布到每個終端，終端收到指令之后自動開始工作，如頻閃、變向、開，滅燈等工作，實時智能的為現場人員指示出最佳，最安全的疏散路線。
主要功能
系統監控功能
在正常情況下，智能消防應急照明和疏散指示系統的所有終端設備（應急疏散標志燈、應急照明燈、應急電源及配電箱或分配電裝置）均處于被監視狀態：在系統控制主機上可以監視每一個現場終端設備的工作狀態，系統控制主機與每一個現場終端設備的通訊狀態以及控制主機的工作狀態。
系統指示功能
火災情況下，智能消防應急照明疏散指示系統根據系統內置獨創的網格化智能分析模塊，針對風向、就近出口、火災的走勢、人群密度分析，結出最優最安全的疏散路徑指示：指導智能消防應急標志燈和導流燈的指示方向，以及應急照明燈的開啟，幫助建筑內的^群實時地選擇最佳逃生路線，指引安全逃生方向，加快逃生速度、提高逃生成功率。
消防聯動功能
智能消防應急疏散指示系統可與火災自動報警系統產品無縫對接，第一時間得到火災的信息，系統內置的獨創的網格化智能分析模塊計算出最佳逃生路線，最大程度減免損失。
智能動態導向
疏散終端內嵌高性能工業CPU芯片，配合控制器完成火災應急時的疏散指示功能：同時提供24H不間斷自檢，及時、準確地顯示所有的消防應急標志/照明燈的運作情況，在監控室可全部掌控所有終端的的運行情況，消除了疏散指示盲區，提高了設備的可靠性和建筑物的安全性。
疏散終端指示方向可調整和和閃屏
智能終端根據國標要求支持頻閃功能和方向可調功能，常時光源常亮，火災時，燈具自動轉入頻閃功能。在火災中，濃煙中的頻閃功能顯著提高燈具光源的能見度：平常時就近指向安全出口，火災時，根據火災報警信息對方向指示燈具進行指示方向的優化調整。
智能疏散系統
6、氣體滅火系統
氣體滅火系統是指平時滅火劑以液體、液化氣體或氣體狀態存貯于壓力容器內，滅火時以氣體（包括蒸汽、氣霧）狀態噴射作為滅火介質的滅火系統。并能在防護區空間內形成各方向均一的氣體濃度，而且至少能保持該滅火濃度達到規范規定的浸漬時間，實現撲滅該防護區的空間、立體火災。
系統包括貯存容器、容器閥、選擇閥、液體單向閥、噴嘴和閥驅動裝置組成。
一般在啟動滅火系統時，控制系統會啟動滅火程序經過30秒鐘啟動滅火裝置進行滅火。在開始延時是會啟動氣體保護區內外的聲光報警器，提示人員需要在30秒鐘之內撤離。所以當聲光報警器發出聲光報警時，必須立即撤離氣體保護區。如果氣體保護區內確定并沒有火災發生時（控制系統誤動作），可以立即按下保護區外面的緊急停止按鈕撤銷滅火程序。
（二）火災現場消防設備運行體驗部分
可以模擬火災現場消防系統設備實際運行情況，將火災探測器自動報警、手動報警按鈕人工報警、火災聲光報警顯示、滅火系統運行（消火栓系統及自動噴淋系統）、防排煙系統運行、應急照明及疏散指示照明系統運行、防火卷簾門運行等運行狀態真實展現出來，進一步強化人們對火場的認知，體驗部分如圖5所示。
自動噴淋滅火系統設置二臺水泵，流量參數為1L/s，水泵工作壓力為3kg，在管道上設置氣壓增壓裝置，氣壓罐的容量可為50升，穩壓泵的參數為1L/s 壓力為2kg。在出水管道上分別安裝濕式報警閥和雨淋閥（控制水噴霧滅火系統）在濕式報警閥的后端安裝噴淋頭和末端放水試驗閥，在水噴霧管道上安裝水噴霧噴淋頭（開式），水噴霧噴頭和末端試水裝置安裝在玻璃集水槽中，可將水回流至水箱內。
消火栓系統設置二臺水泵，流量參數按照5L/s，壓力為3kg，另外管道上設置氣壓增壓裝置，氣壓罐的容量可為50升或更小，穩壓泵的參數為1L/s 壓力為2kg。在現場設置水泵接合器,帶自救盤的消火栓箱,消防水泵的控制柜采用一用一備自動控制轉換方式,遠程啟動和就地手動控制方式。
（四）消防實訓室配置標準
| 序號 | 設備名稱 | 規格型號 | 單位 | 數量 |
| 1 | 火災報警控制器(聯動型） | JB-QG-GST500 | 臺 | 1 |
| 2 | 火災報警控制器（聯動型）觸摸屏 | HT-1042AAE-0 | 個 | 1 |
| 3 | 總線制操作盤 | GST-LD-SD128 | 塊 | 1 |
| 4 | 直接控制盤 | GST-LD-KZ014 | 臺 | 1 |
| 5 | 立式控制機柜 | LD-1000A5 | 臺 | 1 |
| 6 | 火災顯示盤 | ZF-500 | 臺 | 1 |
| 7 | 智能電源盤 | GST-LD-D02 | 臺 | 1 |
| 8 | 消防控制室圖形顯示系統 | 套 | 1 | |
| 9 | NNET-01接口卡 | GST-NNET-01 | 塊 | 1 |
| 10 | 接口轉換器 | RS-232/RS-485 | 塊 | 1 |
| 11 | RS485星型集中器 | 485Hub* | 路 | 2 |
| 12 | 消防應急廣播設備 | GST-XG9000/150 | 套 | 1 |
| 13 | 吸項音箱 | GST-YX-100 | 只 | 6 |
| 14 | 壁掛音箱 | GST-YX-100B | 只 | 6 |
| 15 | 輸出模塊 | GST-LD-8305 | 個 | 6 |
| 16 | 消防電話總機 | GST-TS-Z01A | 臺 | 1 |
| 17 | 消防電話接口 | GST-LD-8304 | 只 | 4 |
| 18 | 消防電話分機 | GST-TS-100A | 只 | 4 |
| 19 | 消防電話插孔 | GST-LD-8312 | 只 | 6 |
| 20 | 點型光電感煙火災探測器 | JTY-GD-G3 | 只 | 30 |
| 21 | 點型感溫火災探測器 | JTW-ZCD-G3N | 只 | 20 |
| 22 | 點型紫外火焰探測器 | JTG-ZW-G1 | 只 | 10 |
| 23 | 通用底座 | DZ-02 | 只 | 100 |
| 24 | 電子編碼器 | GST-BMQ-2 | 只 | 6 |
| 25 | 手動火災報警按鈕 | J-SAM-GST9122 | 只 | 10 |
| 26 | 火災聲光警報器 | HX-100B | 只 | 4 |
| 27 | 輸入模塊 | GST-LD-8300 | 只 | 20 |
| 28 | 輸入/輸出模塊 | GST-LD-8301 | 只 | 20 |
| 29 | 切換模塊 | GST-LD-8302 | 只 | 20 |
| 30 | 雙動作切換模塊 | GST-LD-8302A | 只 | 20 |
| 31 | 隔離器 | GST-LD-8313 | 只 | 8 |
| 32 | 消火栓按鈕 | J-SAM-GST9123 | 只 | 10 |
| 33 | 中繼模塊 | GST-LD-8321 | 只 | 6 |
| 34 | 暗裝式預埋盒 | YM-02B | 只 | 100 |
| 35 | 接線端子箱 | GST-JX100 | 臺 | 4 |
| 36 | 信號線 | ZR-RVS2*1.5 | 捆 | 10 |
| 37 | 電源線 | ZR-BV2.5 | 捆 | 6 |
| 38 | 設備安裝操作板 | 塊 | 1 | |
| 39 | 蓄電池 | 24AH/12V | 塊 | 2 |
| 40 | 操作工具 | 套 | 12 | |
| 41 | 消防系統檢測設備 | 套 | 1 | |
| 42 | 實訓桌 | 套 | 6 | |
| 43 | 實訓凳子 | 把 | 50 | |
| 44 | 消火栓滅火系統、自動噴灑滅火系統、防排煙系統、消防應急及疏散指示照明系統（火災聯動體驗部分） | 套 | 1 | |
| 消火栓滅火系統 | 消防泵、穩壓泵、氣壓罐、閘閥、水泵控制電箱、管網壓力表、電接點壓力表、泄壓閥、柔性接頭、過濾器、泄水閥、DN100水管、水泵接合器、消火栓、喉管等 | 套 | 1 | |
| 自動噴灑滅火系統（包含濕式、干式、預作用、雨淋） | 消防泵、穩壓泵、氣壓罐、閘閥、消防水箱、水泵控制電箱、管網壓力表、電接點壓力表、泄壓閥、柔性接頭、過濾器、泄水閥、DN100鍍鋅管、濕式報警閥組、干式閥組、預作用閥組、雨淋閥組、末端試水裝置、各種噴頭、信號蝶閥、水指、排氣閥、末端試水箱 | 套 | 1 | |
| 防排煙系統 | 排煙風機、排煙風口、排煙管道 | 套 | 1 | |
| 氣體滅火系統 | 放氣模擬間、氣瓶組、放氣警示燈、氣體滅火控制器 | 套 | 1 | |
| 防火卷簾 | 定制 | 套 | 1 | |
| 報警系統（展板定制） | 套 | 1 | ||
| 45 | 裝修、水電改造、監控、網絡建設 | 項 | 1 | |
| 46 | 設備安裝費 | 項 | 1 | |
| 合計:175萬含稅含運費安裝調試 | ||||
