教學設備

2.2.3設備配備標準
執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國家安全監管總局安監總宣教〔2014〕139號）“2.2安全操作技術”設備配備的有關規定。
2.3考場三：作業現場安全隱患排除
2.3.1考位面積 每個考位面積至少為5m2。
2.3.2考試項目

執行《低壓電工作業安全技術實際操作考試點設備配備標準》（國 家安全監管總局安監總宣教〔2014〕139號）“2.3作業現場安全隱患排 除”設備配備的有關規定。
2.4考場四：作業現場應急處置
2.4.1考位面積
每個考位面積至少為5m2。
2.4.2考試項目

三、考位應用
3.1考位確定
由考試系統或考生從安全用具使用、安全操作技術、作業現場安全隱 患排除、作業現場應急處置等4個考場中，各抽取1個考位，組成實際操 作考試考題。
3.2考位權重
實際操作考試試題總分值為100分，80分（含）以上為考試合格， 若考題中設置有否決項，否決項未通過，則實操考試不合格。安全用具使 用、安全操作技術、作業現場安全隱患排除、作業現場應急處置等4個考 場抽取的每個考位考試分值權重分別為20%、40%、20%、20%。
四、低壓電工作業安全技術實際操作考試設備

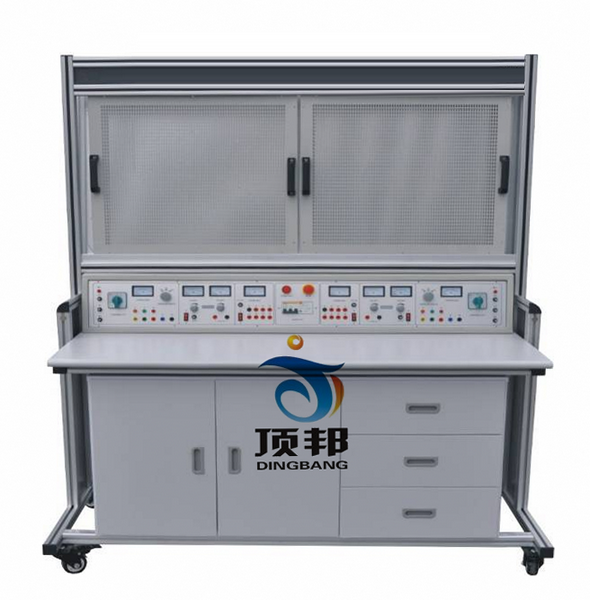

(參考圖)

（一）概述：
該實訓裝置主要由實訓桌、網孔板組成。操作者根據實訓線路進行元器件的布局、安裝、走線，接近工業現場，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選項目選擇相應的元器件。其是大中專院校、職業學校、技術及培訓機構學生實訓和電工考證的理想考核設備。
（二）特點：
1、電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。
2、操作臺只需三相四線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。
3、每組設有電流型漏電保護器，一旦發生即可自動切斷電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量?jī)x表也均有可靠的保護功能。
4、實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。
（三）技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1690mm
（四）實訓臺配備
1、提供線電壓380V和相電壓220V兩種電源，輸入、輸出有指示燈和電壓表指示工作狀況。
2、交流儀表
①交流電流表2只②交流電壓表2只
3、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。配有2個抽屜。
4、760*600mm網孔板4塊可以互換，采用優質鋼板數控機床沖孔，表面噴塑。
（五）參考實訓項目
1、三相異步電動機單向連續運轉(帶點動控制)的接線及安全操作（K21）
2、三相異步電動機正反轉控制線路的接線及安全操作（K22）
3、帶熔斷器(斷路器)、儀表、互感器的電動機控制線路的接線及安全操作（K23）
4、單相電能表帶照明燈的接線及安全操作（K24）
5、導線連接（K25）
（六）配置清單
1、K21、配置清單

2、K22配置清單

3、K23配置清單

4、K24配置清單

5、DB-CPR680 心肺復蘇模擬人一個（整個教室配置一個）
6、消防滅火器（自配）
7、電工工具（自配）
8、電工安全用具（自配）
